Megmunkáló központ

SCM ACCORD 40 FX , BRC ,MACH5, Windows equip

CNC - ACCORD 40 FX

A GÉP FŐBB JELLEMZŐI:

- munkaterület X - Y = 5020 x 1680 mm

Automatikus kenés.

Inga megmunkálás.

Klímatizált vezérlőszekrény.

XILOG MAESTRO

Távszerviz.

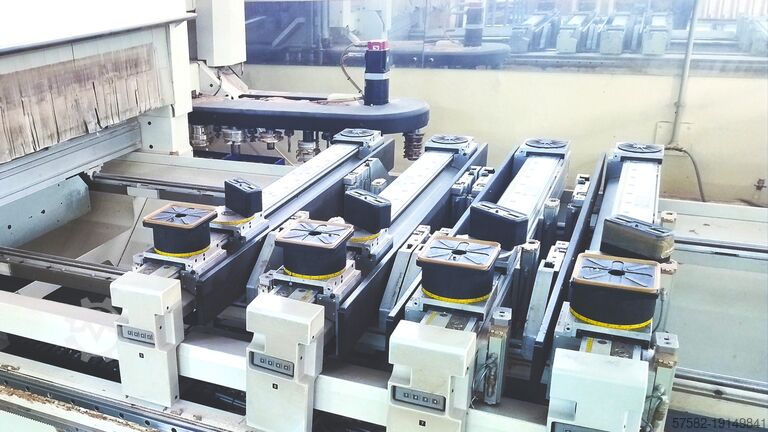

8 db FX MATIC L=1600 munkaasztal tartó, automatikusan pozicionálva

Tartalmazza:

- 2 db fix oldalsó talptartót

- 8 db tartó X tengelyes hajtásokkal

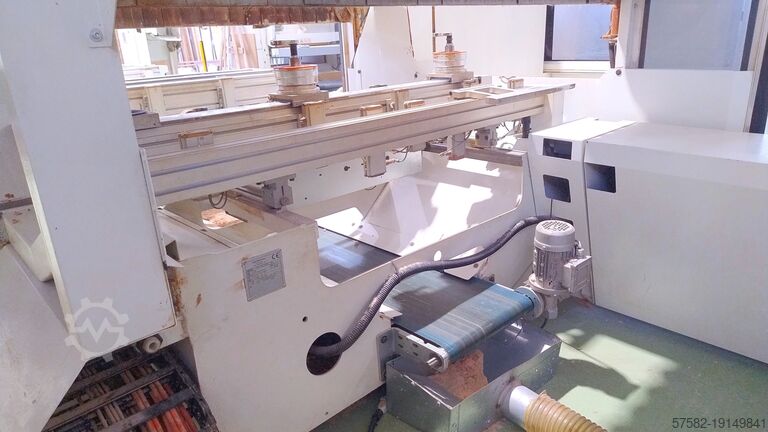

- hajtott szalagos szállítószalag a hulladék eltávolítására az asztal belsejéből

Mindegyik tartó a következőkkel van felszerelve:

- 3 db hajtott kocsi pneumatikus szorítók és tapadókorongok felszereléséhez

- tisztítófúvókák minden mozgó kocsihoz

- pneumatikus reteszelés/kioldás, amely lehetővé teszi a szorítók és tapadókorongok gyors cseréjét

- előkészítés a be- és kirakodást megkönnyítő szalagok számára

- előkészítés egy további ütköző felszereléséhez

Vákuumos szorítórendszer 2 független munkamezővel rendelkező elemekhez.

Első és hátsó ütközősor H=110

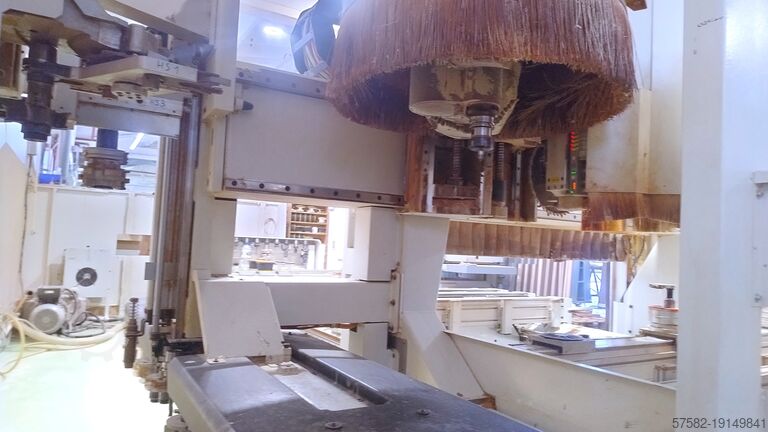

MAXI PRISMA T 5 tengelyes orsó
- HSK 63E tartó
- jobbra/balra forgás
- teljesítmény: 13 kW
- forgás 600 - 18 000 ford/perc között
- 15 kW-os inverter
- folyadékhűtés
- TTS reteszelőrendszer

Hulladékvezető az elektroorsón

Fúvófúvóka a szerszámhoz

Szerszámhossz mérése

Előkészítés pneumatikus szorítókhoz

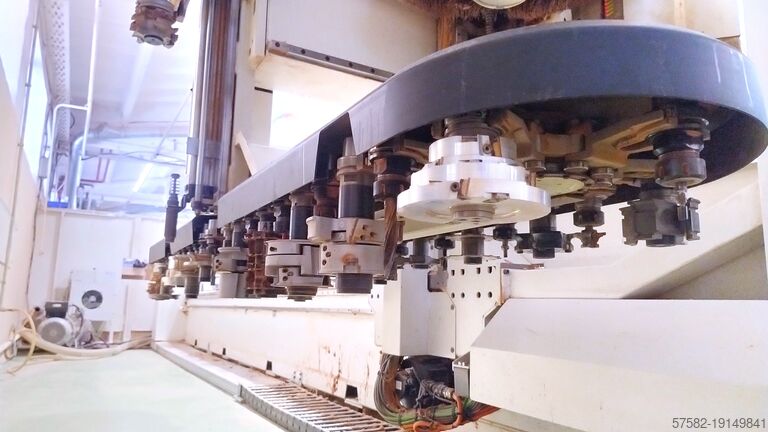

BRC - Kiegészítő fúró- és marómegmunkáló fej

Fűrész

- fűrész átmérője 300 mm

- forgás 4500 ford/perc

1 függőleges ER25 szorító marószerszámhoz
- megmunkálási mélység 60 mm

- forgás 18 000 ford/perc

3 függőleges független M10 szorító fúrókhoz, távolság 32 mm
- megmunkálási mélység 50 mm

- sebesség 8000 ford/perc

3 függőleges független M10 fúrótartó, távolság 21,5 mm a
Furatok készítése a fogantyúhoz
- megmunkálási mélység 50 mm
- fordulatszám 8000 ford/perc

2 vízszintes független tartó (oldalanként 1) ER25 a marószerszámhoz
- megmunkálási mélység 1x115 és 1x75 mm
- fordulatszám 18000 ford/perc

4 vízszintes független tartó (oldalanként 2) M10 fúróbefogó
- megmunkálási mélység 75 mm
- fordulatszám 8000 ford/perc
Csdowkqavepfx Af Djhc

Ablakfelszerelés a bal oldalon

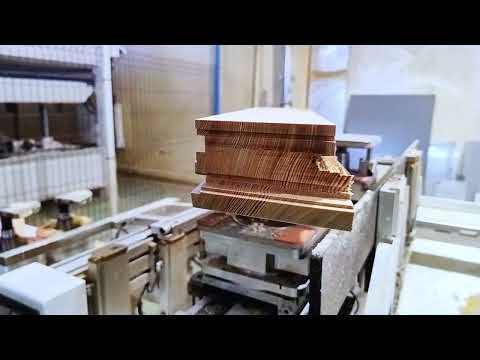

Munkaasztal-felszerelés, amely lehetővé teszi lineáris és íves elemek megmunkálását
ablakokból:
- 9 pneumatikus szorító H=110 mm
- 1 ütköző H=110 mm a bal oldalon, rögzített tartó ívek alapozásához
- 7 oldalsó ütköző H=110 tartókon
- 1 lézer az íves elemek alapjául az X tengelyen

Támaszatok a be-/kirakodás megkönnyítésére

Vákuumszivattyú 250 m3/h kapacitással

TECPAD hordozható konzol
PRO-SPEED biztonsági rendszer

Biztonsági rendszer, amely lehetővé teszi a gép gyors mozgását.

Tengelyfutás:
X=90 m/perc
Y=90 m/perc
Z=30 m/perc

ENERGIAMEGTAKARÍTÁS vákuumszivattyúhoz

TR-10 – asztalra szerelt szerszámtár -10 pozíció

TRC 48 – szerszámtár

A mozgatható portál hátuljára szerelve.

- 48 szerszámpozíció (tartók nélkül)

- tengelyek közötti távolság: 104 mm

- max. szerszámátmérő: 350 mm

- max. terhelés egy helyen: 10 kg

- a raktárban lévő szerszámok össztömege: 250 kg

MACH 5 - 5 másodperc alatti szerszámcserét lehetővé tevő rendszer.
A gép gyártási éve - 2013

A gép folyamatos használatban van - júliustól lesz elérhető

Felkérjük az érdeklődőket, hogy működés közben tekintsék meg

Újonnan vásárolták egy hivatalos SCM képviselőtől Lengyelországban, és egy hivatalos SCM szerviz szervizelte a használat teljes időtartama alatt

A gép ára tartalmazza az SCM szerviz általi szállításra való előkészítést és a gép berakodását

A fólia kissé felgyorsult

A hirdetés automatikusan került lefordításra, éppen ezért fordítási hibák előfordulhatnak.
