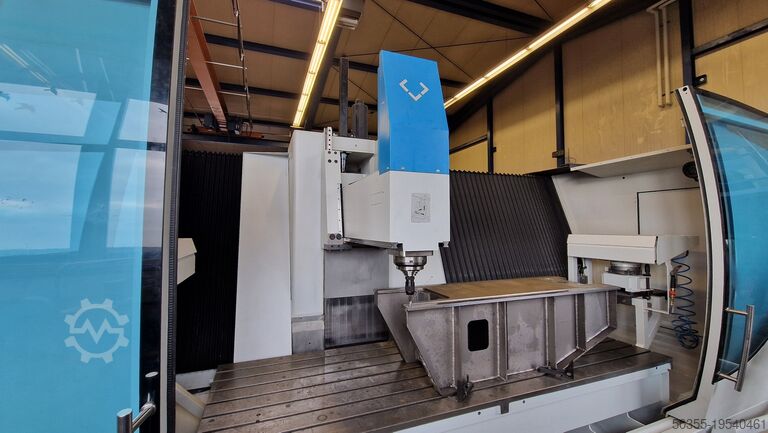

CNC fúró- és maróközpont

DONAU Danusys 2910

Állapot: jó (használt), Gyártási év: 2003, Funkcionalitás: teljesen működőképes, X tengely elmozdulási távolság: 2 900 mm, Y tengely mozgástávolsága: 1 000 mm, Z-tengely elmozdulási távolság: 700 mm, orsófordulatszám (max.): 8 000 ford/min, Munkaasztal Rögzítési felület mm 3000 x 1000 Asztal magassága mm 750 T-nyílások száma 6 T-nyílások mérete mm 18 Menetirányok X-tengely mm 2900 Y-tengely mm 1000 Z-tengely mm 700 Távolság asztal felső széle - orsó alsó széle Orsó alsó széle min/max. mm 150 / 850 Főorsóhajtás 8000 min-1 sebességre AC motor, frekvenciavezérlésű kW 16 44%-os munkaszünet mellett Sebességtartomány: min -1 15 - 8000 Nyomaték 44%-os ED-nél Nm 96 Csdpfxjw E Ey He Ah Rjgp állandó min -1 1500-ig Táplálékhajtások X-tengelyes AC szervomotor kW 3,5 Y-tengely AC szervomotor kW 2,0 Z-tengely AC szervomotor kW 3,5 Gyorsmeneti sebességek (X/Y/Z): m/perc 30/30/20/20 Közvetett mérőrendszer. Pontosság Pozicionálási pontosság X-, Y-tengely 1000 mm-ig mm ± 0,0150 Ismétlési pontosság X-, Y-tengely mm ± 0,0075 mm Pozícionálási pontosság Z-tengely mm ± 0,0150 Ismétlési pontosság Z-tengely mm ± 0,0075 Szerszámtároló 2x 24-szeres Tárcsamagazinként kialakítva - Szerszámpozíciók 16 - Szerszámszár (DIN 69871 / 69872) SK 40 - Max. szerszámátmérő Szerszámátmérő mm 76 - Max. Szerszámhossz mm 300 - Max. Szerszám súlya kg 8 Gépvezérlés Heidenhain TNC 426 Fröccsenésvédő burkolat A teljes munkaterület burkolása, a német balesetvédelmi előírások (UVV) és az európai szabvány érvényes irányelveinek megfelelően részleges területvédelemként kialakított burkolat. EN 12417 szabványnak megfelelően, kézi működtetésű munkaterületi ajtóval, elektromos védelemmel és reteszeléssel. Gépajtó polikarbonát üvegezéssel. 30 baros nagynyomású hűtőfolyadék-egység (IKZ). belső hűtőközeg-ellátással rendelkező szerszámok használatához, kapcsolható 19 liter/perc 30 bar vagy 19 liter/perc 15 bar nyomáson. külön papírszalag-szűrővel. A belső hűtés levegővel is lehetséges Tiszta tartály kapacitása l 500 Szűrési fokozat my 30 Szűrőteljesítmény l/min. 120 Csuklós szalagos forgácsszállító A forgácsgyűjtő tálca helyett beépített hűtőközeg-tartállyal, jobbra kilövő Kiürítési szélesség kb. mm 300 Kiürítési magasság kb. 1050 mm hűtőfolyadék-rendszerrel együtt Tartály térfogata kb. 150 liter Szállítási sebesség l/perc 30 Szivattyú teljesítmény bar 2,0 Kézi vezérlőegység HR 410 HEIDENHAIN Külső kézi vezérlőegység beépített elektronikus kézikerékkel, kábellel csatlakozik a géphez, a tengelyek kézi mozgatásához, vészleállító gombbal Zsír - központi kenés dokumentáció Kezelési és programozási útmutató Hidraulikus és pneumatikus diagram Áramköri diagram Tesztnapló
