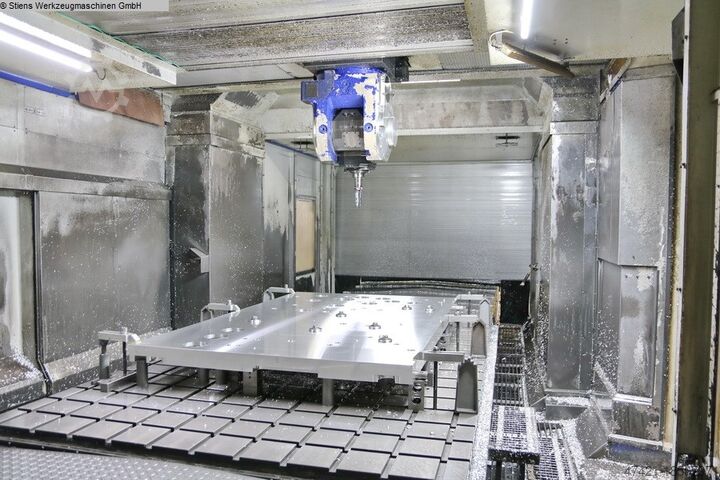

Portál megmunkáló központ

DROOP + REIN TFS 22 40 DT D40 P

x-tengely 10 100 (2x 5 000) mm
y-tengely 3000 mm
z-tengely 1500 mm
Sinumerik 840 D Siemens vezérlőrendszer
Az oszlopok közötti átjárás max. 3000 mm
Maximális átjáró magasság 1950 mm
Az orsó középpontja és az asztal közötti távolság max. 1800 mm
Az orsó orra és az asztal közötti távolság 1350 / 1500 mm
P 8005020/00-4 típus
Fordulatszám tartomány - főorsó max. 18 000 min/-1
Hajtásteljesítmény - főorsó 20 kW
Max nyomaték 48 Nm
Szerszámtartó HSK-A63 DIN 69063
Orsóhosszabbítás 450 mm
forgatható B: +110° / -10°
forgatható C: +/- 200°
Crsdpfevy Ihdjx Af Deh
P 8002320/00-4 típus
Fordulatszám tartomány - főorsó 20 - 5000 min/-1
Hajtásteljesítmény - főorsó 40 kW
Max forgatónyomaték 1100 Nm
Szerszámtartó HSK-A100 DIN 69063
Orsóhosszabbítás 300 mm
forgatható B: +110° / -10°
forgatható C: +/- 200°
Az asztal befogófelülete 4000 x 2200 (2x) mm
max. asztali terhelés 12 / 20 t
A padló feletti magasság 700 mm
T-nyílások száma 11 + 19
T-hornyok - szélesség 28H7 mm
T-hornyok - távolság 200 mm
Szerszámpozíciók száma 327 poz.
Szerszámpozíciók száma HSK A63: 156 poz.
Szerszámpozíciók száma HSK A100: 171 poz.
Max. szerszám átmérő HSK A63: 52 mm
Max. szerszámhossz HSK A63: 250 / 500 mm
Max. szerszámsúly HSK A63: 5,0 kg
Max. szerszámátmérő HSK A100: 315 mm
Max. szerszámhossz HSK A100: 500 / 800 mm
Max. szerszámsúly HSK A100: 40,0 kg
Előtolás X: max. 30 000 mm/perc
Előtolás Y/Z: max. 40 000 mm/perc
B előtolás: 3600 °/perc
Előtolás C: 2160 °/perc
Gyorsulás X: max. 1,5 m/s²
Gyorsulás Y/Z: max. 3,2 m/s²
x-tengely 10 100 (2x 5 000) mm
y-tengely 3000 mm
z-tengely 1500 mm
b tengely +110° / -10°
c-tengely +/- 200 °
Teljes teljesítményigény 150 kVA
Helyigény kb. 25,0 x 12,0 x 7,0 m

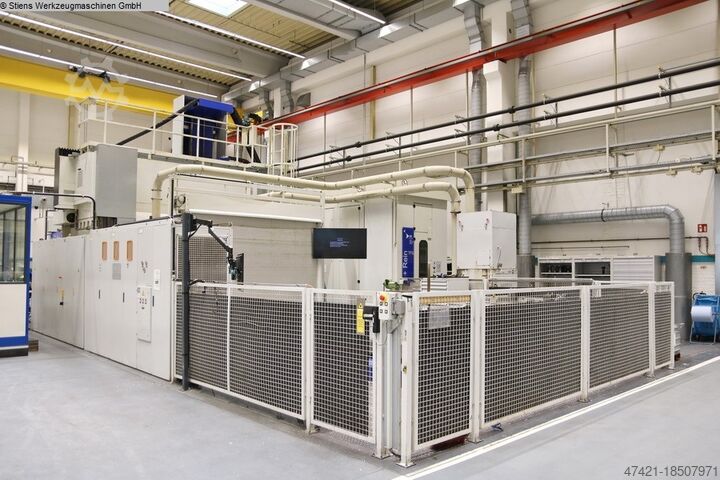

5 tengelyes portál nagy megmunkáló központ
DROOP + REIN - TFS 22 40 DT D40 P

- két marófej
- kb. 4000 üzemóra

- X-tengely 10 000 mm (csatolt) / 2x 5 000 mm (egy asztal)
- 3 tengely egyszerre (X, Y, Z)
- 2 pozicionáló tengely (B, C)

- Szerszámok kérésre

A hirdetés automatikusan került lefordításra, éppen ezért fordítási hibák előfordulhatnak.
