CSISZOLÓ-ÉS FENŐGÉPEK

HAUSER S40-CNC

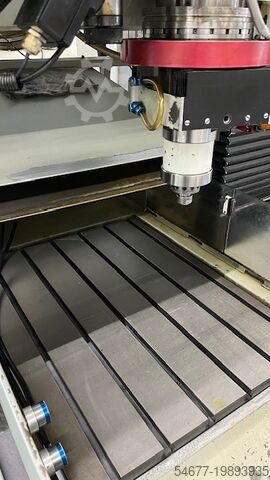

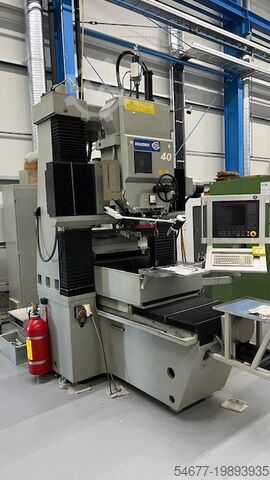

Kondíció: használt, Gyártás éve: 1980, Funkcionalitás: teljesen működőképes, x-irányú elmozdulás 650 mm y-irányú elmozdulás 450 mm Munkadarab magassága 585 mm Vezérlés: ADCOS CNC 400 Teljes teljesítményigény 15 kW Gépsúly kb. 5000 kg H A U S E R CNC vezérelt duplaállványos koordináta-köszörűgép Típus: S 40 – CNC 311 / ADCOS 400 CNC _____ Kjdew Udztspfx Aagonc Asztalméret kb. 630 x 770 mm Asztalterhelés kb. 500 kg Asztal maximális hosszanti elmozdulása (X) 650 mm Köszörűfej kocsi maximális keresztirányú elmozdulása (Y) 450 mm Keresztgerenda maximális függőleges állítása (W) 500 mm Köszörűorsó maximális lökethossza (Z) 140 mm Köszörűfej löketszáma (4Hz) 0,5–12 m/perc Függőleges átjárás az asztal és a köszörűorsó között 0–585 mm Átjárás az állványok között 750 mm Maximális kúpos köszörülés 16° Köszörülhető furat átmérő kb. 230/360 mm 18 orsófordulatszám az orsómotortól függően fokozatmentesen állítható 4.500–80.000 ford/perc Finom előtolás X és Y tengelyen ill. W tengelyen: 0,5–1.500/3.000/800 mm/perc Bolygóorsó fordulatszám (C) 5–250 ford/perc Teljes hajtás kb. 15 kW – 400 V – 50 Hz Gépsúly kb. 5.000 kg Tartozékok / Speciális felszereltség: • CNC pályavezérlés cserélve 2007-ben ADCOS CNC vezérlésre, Type CNC 400 nagyméretű kijelzővel és közvetlen programozással a vezérlőegységen, elektronikus kézikerékkel a tengelyek finom beállításához: X=asztal hosszanti, Y=orsófej kereszt, Z=orsóhüvely függőleges/löket, C=forgatótengely orsó/orsóhüvely, U=automata ráállás, W=keresztgerenda függőleges állítás • Z-tengely gyorslökettel a rövidebb megmunkálási időhöz, bemetszéses köszörülés, homlokfelületi köszörülés, kapcsolópontok és löketszám fokozatmentes előválasztása, gyakorlatilag 3. pozícionáló tengely • U-tengely, mint kézi és vezérelt ráállási tengely radiálisan a köszörűfejen, elektromos kijelzővel a ráállás mértékéhez • 1 db köszörűmotor kb. 30.000 ford/perc orsófordulattal • Beépített akusztikus köszörülési kontaktjelző KSV 5 • Külső hűtőfolyadék-berendezés szalagszűrővel, különálló kapcsoló- és vezérlőszekrénnyel, külön hidraulika, központi kenés, porelszívás stb.

Kondíció: használt, Gyártás éve: 1981, x-path 650 mm y-útvonal 450 mm munkadarab magasság 585 mm Vezérlés ADCOS CNC 400 Teljes teljesítményigény 15 kW A gép tömege kb. 5000 kg Helyigény kb. m H A U S E R (Svájc) CNC-vezérlésű kétoszlopos koordináta-köszörűgép S 40 típus - CNC 311 / ADCOS 400 CNC Építési év 1981 / de 2008-ban modernizálták # 0125 _____ Asztal mérete kb. 630 x 770 mm Az asztal terhelhetősége kb. 500 kg Az asztal hosszirányú elmozdulása max. (X) 650 mm Csiszolófej csúszás keresztirányban max. (Y) 450 mm A keresztgerenda függőleges állítása max. (W) 500 mm Csiszolóorsó löket max. (Z) 140 mm A csiszolófej löketszáma (4 Hz) 0,5-12 m/min. Függőleges távolság asztal/csiszolóorsó között 0-585 mm Állványok közötti távolság 750 mm Kúpos csiszolás max. 16 ° Csiszolás Ø furat kb. 230/360 mm 18 orsófordulatszám az orsómotortól függően változó 4.500-80.000 fordulat/perc Finom előtolás az X, Y és W tengelyen 0,5-1,500/3,000/800 mm/perc. Bolygófordulatszám (C) 5-250 fordulat/perc Teljes meghajtás kb. 15 kW - 400 V - 50 Hz A gép tömege kb. 5 000 kg Tartozékok / speciális felszerelések: - CNC pályavezérlő rendszer, amelyet 2007-ben ADCOS CNC vezérlőrendszerre cseréltek le. CNC 400-as típus nagy képernyővel és közvetlen programozással a vezérlőegységen. elektronikus kézikerékkel a tengelyek finombeállításához, X=asztal hosszirányban, Y=orsófej keresztirányban, Z=fűrész függőlegesen/ütemben, C=forgástengelyes orsó/fűrész, U=automatikus előtolás, W=keresztgerenda Függőleges beállítás - Z-tengely gyors löketként a rövidebb megmunkálási idő érdekében , Süllyesztett köszörülés, homlokcsiszolás, a megfordítási pontok előválasztása (közelítés + tanítás) és fokozatmentesen szabályozható löketsebesség, kvázi mint egy 3. pozicionáló tengelyként - U-tengely, mint kézi és vezérelt előtolású tengely radiálisan, a köszörűfejen, az előtolás méretének elektromos kijelzésével - 1 szerelt csiszolómotor kb. 30 000 fordulat/perc orsófordulatszámmal, - szerelt akusztikus csiszolási érintkezésjelző KSV 5 - Külön hűtőfolyadék-rendszer szalagszűrővel, külön kapcsoló- és vezérlőszekrénnyel Kjdpot Hw S Uofx Aagjnc külön hidraulika, központi kenés, porelszívás és még sok más. Állapota : nagyon jó / áram alatt bemutatásra kész, Szállítás : itt raktárról - megtekintett állapotban Fizetés : szigorúan nettó - a számla kézhezvétele után
