3-szörös felépítményasztal Hermle géphez

Hermle C600U, C20U, C30U, C250U, B300U

Kondíció: jó (használt), Gyártás éve: 2020, 5 tengelyes CNC megmunkálóközpont – univerzális – Gyártó: MAZAK Géptípus: Variaxis J-500 Vezérlés: Mazatrol SmoothG Gyártási év: 2020 Vezérelt tengelyek száma: 5 MŰSZAKI ADATOK Mozgástartományok - X-tengely: (mm) 350 - Y-tengely: (mm) 550 - Z-tengely: (mm) 510 - A-tengely billenési tartomány: (fok) -120 / +30 Ledpfx Afjyabu Is Usrh - C-tengely (forgótengely körasztallal és billentőasztallal): (fok) 360 Előtolás X/Y/Z: (mm/perc) 8 000 Gyorsjárat - X-tengely (mm/perc) 30 000 - A-/C-tengely: 10 800 fok/perc Főorsó - Főorsó maximális fordulatszám: (ford/perc) 12 000 - Teljesítmény (S1/S6): (kW) 7,5 / 11,0 Szerszámtár - Szerszám befogás: BT40/CAT40 - Behúzócsap: Yamazaki ANSI típus - Szerszámhelyek száma: 30 - Szerszámátmérő: (mm) 90 - Szerszámhossz: (mm) 300 Gép asztal: billenthető körasztal Palettarendszer - Palettaváltó: 2 állású - Rögzítőasztal méretek: (mm) 500 x 400 Billenthető körasztal - Körasztal átmérő: (mm) 500 x 400 - Max. munkadarab súly: (kg) 200 FELSZERELTSÉG + 70 bar belső hűtés + Kaparóláncos forgácsszállító + Olajköd-elszívó + Szerszámhossz-mérés és törésellenőrzés + Kiegészítő belső világítás + 3 színű jelzőlámpa A műszaki adatok és leírások változhatnak, az elírás jogát fenntartjuk.

Kondíció: használt, Gyártás éve: 2016, A Mazak VTC 800 sorozat nagy teljesítményű, nagyméretű, 5 tengelyes megmunkáló központok sorozata nagy munkadarabokhoz, melyeket kiváló pontosságukról és merevségükről ismernek. Ideálisak a repülőgép-, energia-, és nehézgépgyártás számára, integrált orsókkal, gyors szerszámcserével, valamint hatékony komplett megmunkálásra tervezett jellemzőkkel. Tartozékok: - Szerszámtár 30 szerszámhoz - Szerszámhossz-mérő és szerszámtörés érzékeléssel - Gyári előkészítés forgácsszállítóhoz (bal oldali kivitel) - Szerszámtár (HSK) 155 szerszámhoz - Munkadarab légbefúvó szerelvény - Jelzőfény (megmunkálás vége: sárga) - Extra: Munkatér világítás - Hűtőfolyadék pisztoly - Légbefúvás az orsón keresztül - 70 baros előkészítés, a nagynyomású egység csatlakozásával - Automatikus kezelőajtó nyitás/zárás - Mazak Monitoring System B RMP 60 (csak/H/V) - Brankamp ütközésfigyelő berendezés - 2 db Renishaw TS27R szerszámbemérő - NC körasztal - Rögzítő egység az NC körasztal függőleges használatához - Asztalközép-válaszfal inga-megmunkáláshoz - A munkatér 3D modellje STEP formátumban - 5 tengelyes marástechnológia - Knall Kompaktfilter KF400/2300 (szűrési teljesítmény 400 l/perc, tartálytérfogat 2300 l) - Nagynyomású hűtés 70 bar, 7 nyomásszint - Forgácsszállító csuklós szalagos kivitelben - Extra M-kódok 1 készlet = 2 db - Dupla elszívó előkészítés (mechanikus csatlakozó) Ø198 mm - Transzformátor európai piacra - 1 garnitúra kézikönyv elektronikus (CD) formában - 1 garnitúra beállító szerszám - Alapozó készlet (horgonycsavarok + lemezek) - MAZAK standard szín - Munkatér világítás Továbbá: - AirFresh FMN V12 elszívó berendezés (mindkét oldalon szerelve, ajtóérzékelővel összekapcsolva) - Rögzítő egység a körasztal függőleges üzeméhez - 2 x Renishaw TS27R integrálható szerszámbemérő Pótalkatrészek: - Y-tengely motor szerszámtárhoz - Lineáris tengelymotor shifterhez - Forgótengely motor shifterhez - Henger a billenőegységhez Műszaki adatok: - Szélesség: 3500 mm - Hossz: 820 mm - X-tengely út: 3000 mm - Y-tengely út: 800 mm - Z-tengely út: 720 mm - Min. távolság az orsóorr és az asztal teteje között: 140 mm - Max. távolság az orsóorr és az asztal teteje között: 860 mm - Max. asztalterhelés: 2500 kgf - B-tengely: ±110 fok - Munkorsó kúp: 40-es szerszámtartó (terhelésnél 155 HSK szerszám) - Max. fordulatszám: 18.000 1/perc - Min. fordulatszám: 35 1/perc - Névleges teljesítmény (100%-os folyamatos üzem): 33,0 kW - Gyorsjárat sebesség X, Y, Z tengelyen: 50 m/perc - Munkasztal szélesség: 3500 mm - Munkasztal hossz: 820 mm - T-hornyok szélessége: 18 mm - T-hornyok száma: 7 - T-hornyok távolsága: 100 mm - Az asztal magassága a padlótól: 870 mm - Szerszámcserélő helyek száma (alap): 30 - Szerszámcserélő helyek száma (opció): 48 - Szerszámválasztás: legrövidebb út - Szerszámtartó: 40-es kúp - Foglalt szomszédos helyek esetén: 80 mm - Szabad szomszédos helyek esetén: 130 mm - Max. szerszámsúly: 8 kgf - Összes szerszám súlya a tárban: 150 kgf - Max. szerszámhossz: 350 mm - Szerszámcsere-idő (forgácsolástól forgácsolásig): 4,7 s - Csatlakozó feszültség: 400 V / 50/60 Hz - Légnyomás: 5–9 bar - Légmennyiség: 260 l/perc - Tartálytérfogat: 500 l - Méret (ma x hos x szé): 3376 x 5480 x 4051 mm Ledpfex Idwiex Af Usrh - Tömeg kb.: 16 300 kg - Szín: szürke/fekete

Kondíció: nagyon jó (használt), Gyártás éve: 2004, üzemórák: 60 477 h, X tengely elmozdulási távolság: 1 050 mm, Y tengely mozgástávolsága: 710 mm, Z-tengely elmozdulási távolság: 710 mm, vezérlőgyártó: Heidenhain iTNC 530, vezérlő modell: iTNC 530, munkadarab tömege (max.): 800 kg, teljes magasság: 3 000 mm, teljes hossz: 3 500 mm, teljes szélesség: 2 500 mm, asztalszélesség: 800 mm, asztal hossza: 800 mm, össztömeg: 9 600 kg, orsó fordulatszám (min.): 18 000 ford/min, Gyártási év: 2005 CNC-vezérlés: Heidenhain iTNC 530 Tengelyek X-tengely elmozdulás mm: 1050 Y-tengely elmozdulás mm: 710 Z-tengely elmozdulás mm: 710 B-tengely indexelés fok: 103º Előtolási sebesség m/perc: 30 Gyorsjárat m/perc: 30 NC-marzó-/forgóasztal: Paletták száma: 1 Paletta mérete mm: Ø800 Max. munkadarab tömeg kg: 800 Orsó Max. orsófordulatszám ford/perc: 18000 Orsó motor teljesítmény kW: 28 (40%) Ledpex Arcajfx Af Uerh Orsó forgatónyomaték Nm: 121 Szerszámrendszer Szerszámtartó: SK 40 Szerszámok száma a tárban: 32 Szerszámcserélő típusa: Pick-up Span-Span idő mp.: 14 Felszereltség Fix asztal integrált körasztallal Forgatható fej Infravörös mérőtapintó Öblítőpisztoly Menükből választható fúvott levegő az orsó közepén (M-funkcióval) Szerszámmérő kar Belső hűtőfolyadék-ellátás Gép üzemóra: Üzemi feszültségen töltött órák: 151446 Orsó munkavégzési idő: 60477 Alapgép: Méretek/Súly Hossz mm: 3500 Szélesség mm: 2500 Magasság mm: 3000 Tömeg kg: 9600

Kondíció: nagyon jó (használt), Gyártás éve: 2013, 5 tengelyes BAZ Vezérlés: Heidenhain Munkatartományok: X 2000 mm, Y 600 mm, Z = H 800 mm, V 700 mm. Max. befogható súly (forgóasztal): 1200 kg Max. fordulatszám: 18 000 ford/perc Ljdoyaba Dspfx Af Usrh

Kondíció: nagyon jó (használt), Gyártás éve: 2007, gép/jármű száma: 22049, Funkcionalitás: teljesen működőképes, CNC vízszintes megmunkálóközpont MAZAK HC NEXUS 5000-II + PALLETECH (6 raklap) Gyártás éve 2007 Mazatrol Matrix vezérlés utazások: X-tengely: 730 mm Y-tengely: 730 mm Z-tengely: 740 mm Az orsó orrának távolsága a raklap középpontjától 70-810 mm Lredpfxepm Igzs Af Ueh Az orsó középvonalának távolsága a raklap felületétől 100-830 mm Raklap mérete 500 x 500 mm Max. munkadarab méretei Ø800 x 1000 mm Raklap terhelhetősége 700 kg Főorsó 30 kW Max. orsó fordulatszám orsó fordulatszáma 18.000 rpm BT-40 orsókúp Szerszámtároló 120 szerszámhellyel NC indexelőasztal, 1°-os felbontással Szerszámhossz-mérőrendszer - Lézeres Renishaw NC4 forgácsszállító, Tecnoforme Hűtés az orsón keresztül Hűtőfolyadéktartály 300 mikronos rotofilterrel 18 baros nagynyomású szivattyú Kivehető kézikerék Palletech raklaprendszer 6 raklappal és egy beállítási állomással CE-jelölés

Kondíció: jó (használt), Gyártás éve: 2014, Ref.-szám: 10553 Gyártó: HANDTMANN / BAVIUS Típus: HBZ Trunnion 120 Gyártási év: 2014 Vezérlés típusa: CNC Vezérlő: Heidenhain TNC 640 Raktárhely: Halberstadt Származási ország: Németország Gép száma: 200XXXXX X-irányú elmozdulás: 1270 mm Y-irányú elmozdulás: 1100 mm Z-irányú elmozdulás: 900 mm Asztal átmérője: Ø 1200 mm Asztal terhelhetősége: 2000 kg Max. szerszámsúly: 20 kg Max. szerszámhossz: 90 x 200 / 24 x 400 mm Max. szerszámátmérő: Ø 130 mm Szerszámbefogás: HSK 100 Lodpfx Ajx Hn A Tof Ujrh Szerszámhelyek száma a tárban: 40 Szerszámtár kapacitása: 140 db Fokozatmentes főorsófordulatszám: 14.000 1/perc Max. nyomaték: 15.000 Nm Gyorsjárat X-tengely: max. 60 m/perc Gyorsjárat Y-tengely: max. 60 m/perc Gyorsjárat Z-tengely: max. 60 m/perc Gép hossza: 7500 mm Gép szélessége: 5500 mm Gép magassága: 3500 mm Gép tömege kb.: 26 t Gyorsjárat C-tengely: max. 25 1/perc Gyorsjárat A-tengely: max. 20 1/perc A-tengely (forgótengely) tartomány: -30 / +120 ° C-tengely (forgóasztal tengely): 360 ° További információk: - Vízszintes elrendezésű gép, függőleges Y-tengellyel - Hegesztett gépváz - Magasságban állítható precíziós éksaruakon elhelyezve, forgácsgyűjtő tálca hűtő-kenő folyadék rendszerrel, külső öblítőhűtéshez, tartalom: kb. 400 liter, tisztavíz szivattyúval, alacsony nyomású kör, kb. 40 l/perc 5 bar nyomáson és mosófúvókák a Z-tengelynél és/vagy az orsónál - teljes körű biztonsági burkolat - belső rozsdamentes acél burkolat - munkatér világítás - kézi betöltőajtó a munkatérhez polikarbonát biztonsági üveggel és üvegfedőlappal - oldalsó betekintőablak a munkatérhez polikarbonát biztonsági üveggel és üvegfedőlappal - karbantartási terület szabadon hozzáférhető - üreges kúpos HSK 100 - Szerszámrögzítés rugóval, szerszámkioldás hidraulikusan - Szerszámfeszítés-ellenőrzés - Kúptisztítás - Befogóorsó orientációval A gép áram alatt megtekinthető előzetes egyeztetés alapján.

Kondíció: jó (használt), Gyártás éve: 2010, Ref. sz.: 10530 Gyártó: DöRRIES - SCHARMANN Típus: Alpha 1000 Gyártási év: 2010 Vezérlés típusa: CNC Vezérlőrendszer: Siemens SINUMERIK 840 D Raktári hely: Halberstadt Származási ország: Németország X-tengely elmozdulás: 2000 mm Y-tengely elmozdulás: 2000 mm Z-tengely elmozdulás: 2000 mm A-tengely: 0 - 90 x 0,001° B-tengely: 360 x 0,001° T-hornyok száma: 1 + 8 Max. munkadarab súly: 5000 kg T-horony szélesség: 22 mm T-horony távolság: 100 mm Ljdpfx Ajycpxtof Usrh T-horony szabvány: DIN 650 mm Szerszámbefogó: HSK - A 100 Szerszámtár: 207 + 10 db Max. nyomaték: 1250 Nm Előtolási sebesség X/Y/Z tengely: 1 - 30 000 mm/perc Gyorsjárat X/Y/Z: 30,00 mm/perc Főorsó motor teljesítmény: 45 kW Teljes csatlakozási igény: 100 kW Helyigény kb.: 13 x 8 x 4,5 m Raklapméret (H x Sz): 2 x 1000 x 1000 mm Főorsó fordulatszám 1. sebességfokozat: 1 - 1096 ford/perc Főorsó fordulatszám 2. sebességfokozat: 1096 - 6000 ford/perc További információk: - Érintőmérő rendszer - Forgácsszállító - Hűtőfolyadék rendszer - Hűtőfolyadék az orsón keresztül - Raklapok 5-szörös médacsatlakozással és szorító hidraulikával - Elsívó berendezés - Billenthető orsó A-tengely 0 - 90° - NC körasztal B-tengely

Kondíció: használt, Gyártás éve: 2004, x-irány 3.000 mm y-irány 1.000 mm z-irány 1.000 mm Lrjdpfx Afsxx A Nce Ujh Felfogólap mérete 1.035 x 3.500 mm Vezérlés Heidenhain 530i Forgatóasztal Ø500 mm / 360° mm/° NC-forgófej +/-90° Főorsó fordulatszám 9.000 1/perc Szerszámbefogó: SK 40 Szerszámhelyek száma: 48 pozíció Bekapcsolási órák kb. 27.834 h Főorsó órák kb. 12.357 h A gép véleményünk szerint jó használt állapotban van, és előzetes egyeztetés után áram alá helyezve megtekinthető. Műszaki jellemzők & tartozékok: - NC-forgófej - Forgatóasztal - Vezeték nélküli mérőtapintó - Közvetlen útmérő rendszer - IKZ 40 bar Tartozékok, látható szerszámok és befogók csak akkor tartoznak a szállítási csomaghoz, ha ez a kiegészítő információknál külön fel van tüntetve. A műszaki adatok és információk változtatásának és tévedésének, valamint a közbenső értékesítés jogát fenntartjuk!

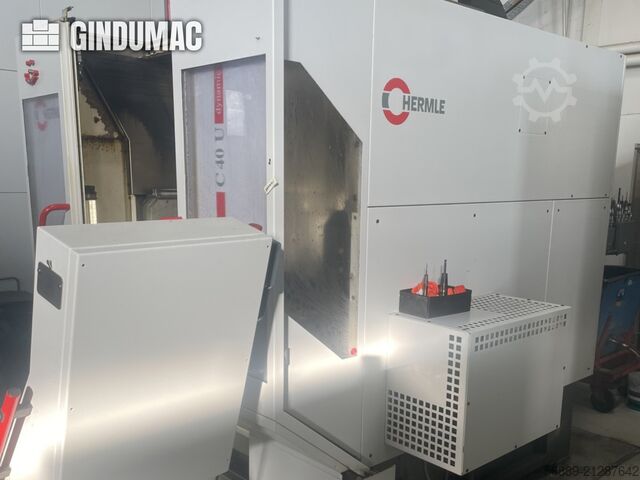

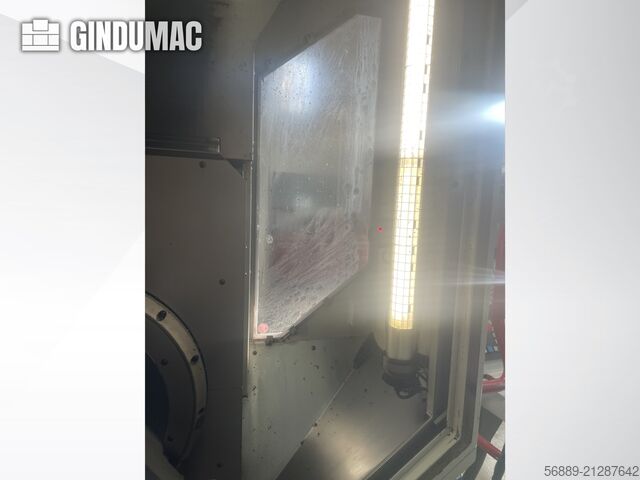

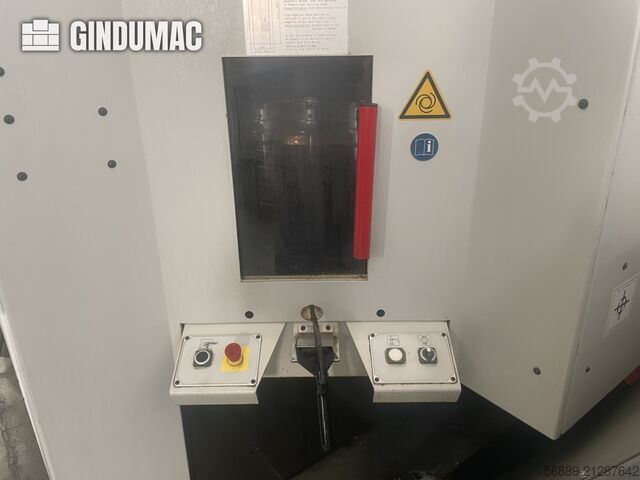

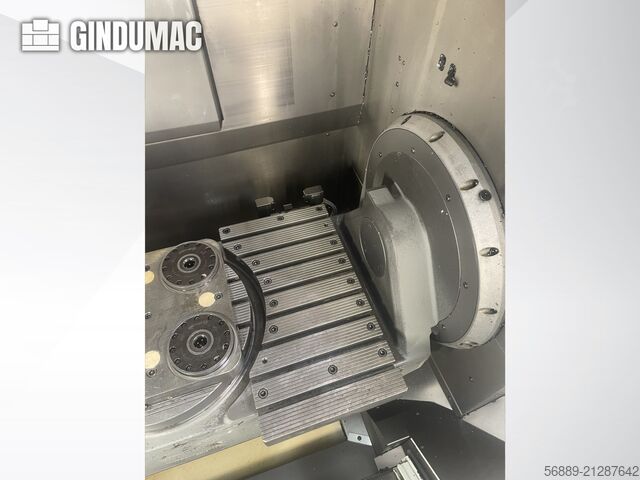

Kondíció: üzemkész (használt), Gyártás éve: 2007, üzemórák: 14 000 h, orsófordulatszám (max.): 18 000 ford/min, össztömeg: 10 500 kg, X tengely elmozdulási távolság: 850 mm, Y tengely mozgástávolsága: 700 mm, Z-tengely elmozdulási távolság: 500 mm, vezérlőgyártó: SIEMENS, vezérlő modell: 840 D, tengelyek száma: 5, Ezt az 5 tengelyes HERMLE C40U univerzális megmunkálóközpontot 2007-ben gyártották. X-tengelyen 850 mm, Y-tengelyen 700 mm, Z-tengelyen 500 mm elmozdulással rendelkezik, 45 m/perc gyorsjárati sebességgel. A gép 18 000 fordulat/perc orsósebességgel és 38 pozícióval rendelkező szerszámcserélővel van felszerelve. Ha kiváló minőségű megmunkálási képességekre vágyik, vegye fontolóra az általunk eladásra kínált HERMLE C40U gépet. További részletekért vegye fel velünk a kapcsolatot. Ljdpjyly A Isfx Af Uerh • Működési feszültség: 400 V / 3~ • Hálózati frekvencia: 50 Hz • Vezérlőfeszültség: 24 V • Teljes teljesítmény: 41 kVA • Teljes névleges áram: 60 A • Fő áramköri diagram: 1-322-MS-96-002 • Gyorshajtás: 45 m/perc • Szerszámváltó: 38 pozíció • Tengelykonfiguráció: tengely: 5 tengely • Lineáris tengelyek: Z TENGELYEK: X, Y, Z • Forgótengelyek: Z, X, X, X, X, X, X, X, X, X, X: A tengely (középponton kívül), C tengely (NC forgó forgóasztal Ø420 mm) • NC forgó forgóasztal: Ø420 mm • Belső hűtőközeg-ellátás (IKZ): 80 bar • Lézeres szerszámmérés / törésfelügyelet • Mérőszonda: Heidenhain • Elektronikus kézikerék • Elektronikus hőkompenzáció • Orsó órák száma: kb. 14.000 óra (az orsót 2017.11.11. cserélték) • Tartozékok: - Kiegészítők: Szerszámok, szerszámtartók és nullponti rögzítő rendszerek nélkül Kiegészítő felszerelés • Papírszalag-szűrő • forgácsszállító • forgácsöblítő pisztoly • Olajpára-elvezetés Technical Specification Taper Size HSK 63

Kondíció: új, Gyártás éve: 2026, X tengely elmozdulási távolság: 2 800 mm, Y tengely mozgástávolsága: 1 900 mm, Z-tengely elmozdulási távolság: 1 500 mm, ROTAMILL 2819 MT fejcsere-funkcióval. Gépösszeállítás: - Esztergálási technológiai csomag - 6 tengelyes kivitel - Fejcsere funkció - 3-pofás tokmány egyedi állítással - NC körasztal, Ø1.800 mm, 300 ford/perc - NC villa-marófej M-sorozat (A- és C-tengely) - CYTEC CST-42-180-S maróorsó Lredotwatdjpfx Af Ueh - Szerszám láncos tár, 54 pozíció, HSK-A(T)63 - CNC vezérlés HEIDENHAIN TNC 640 - Hűtőfolyadék és sűrített levegő közötti váltás - Munkadarab mérés, BLUM TC 60 tapintó - Kinematika 3D kalibrációs szoftver – Heidenhain - Kinematika szerszámkoffler - CAD import (.step; .iges; .dxf) - Távdiagnosztika (Teleszerviz) - Felhasználói és karbantartási oktatás (1 nap), utazási és napidíjak nélkül - Rakodási és (tengeri) csomagolási költségek FCA Jülich az Incoterms 2020 szerint - Üzembe helyezés Németországon belül utazási és napidíjakkal együtt Műszaki adatok: X-tengely elmozdulás = 2.800 mm Y-tengely elmozdulás = 1.900 mm Z-tengely elmozdulás = 1.500 mm Előtolás X, Y, Z = 50 m/perc Gyorsítás X, Y, Z = 4 m/s² Előtolóerő X, Y, Z = 10.000 N NC körasztal: - Síkasztal (standard) = Ø 1.800 mm - Ütközési körátmérő = Ø 2.200 mm - Asztalterhelés, max. = 6.000 kg C1-tengely hajtás - körasztal HS - Forgástartomány = végtelen - Fordulatszám, max. = 300 ford/perc - Névleges forgatónyomaték = 7.473 Nm - Rögzítőnyomaték = 13.000 Nm NC villa-marófej M-SERIES A-tengely hajtás - Billentési tartomány = ±110° (60 ford/perc) - Motorfordulat, max. = 100 ford/perc - Előtolás, max. = 600°/s - Névleges forgatónyomaték = 840 Nm - Rögzítőnyomaték = 4.000 Nm C2-tengely hajtás - Billentési tartomány = ±360° - Motorfordulat, max. = 65 ford/perc - Előtolás, max. = 390°/s - Névleges forgatónyomaték = 1.020 Nm - Rögzítőnyomaték = 4.000 Nm Maróorsó CS-42-180 S (*) - Teljesítmény, S1 (S6-40% ED) = 42 (53) kW - Névleges fordulat = 2.000 ford/perc - Forgatónyomaték, S1 (S6-40% ED), max. = 201 (253) Nm - Fordulatszám, max. = 12.000 ford/perc - Szerszámbefogás = HSK-A63 Pontosság / VDI / DGQ 3441 szerint - P (X,Y,Z) = 0,012 mm - P (C, A) = 5" - Ps (X,Y,Z) = 0,008 mm - Ps (C, A) = 3" Szerszám láncos tár dupla megfogóval - Szerszámhelyek száma = 54 - Szerszámbefogás = HSK-A63 - Helytávolság = 110 mm - Teljes töltés esetén a szerszám átmérője = Ø 105 mm - Maximális szerszám átmérő = Ø 150 mm - Maximális szerszámhossz = 300 mm - Maximális szerszámtömeg = 8 kg Helyigény & súly Hossz (X) = 6.830 mm Szélesség (Y) = 6.970 mm Magasság (Z) = 5.150 mm
