CNC fúrógép

Hirzt F8

Használt gép

Gyártási év: 2009
Állapot: felújított

A gép koncepciója rendkívül egyszerű. A munkadarabot a gépbe helyezzük. Egy gyorsan állítható ütköző pneumatikus reteszeléssel központosítja a munkadarabot a gépben. A munkadarabot egy lábkapcsoló megnyomása után pneumatikusan leszorítja, és automatikusan a fúróegységhez továbbítja (30 m/perc). A függőleges orsók alulról fúrnak, így a keletkező forgácsok nem maradnak a munkadarabon, mint a megmunkáló központoknál. A vízszintes orsók a munkadarab két oldalán dolgoznak. A munkadarab hossza tetszőlegesen hosszú lehet, mivel az X-tengely mentén mozog a fúróegységhez. A fúróorsók egyenként vagy blokkokban szabadon programozhatók, és az Y-tengelyen mozognak. A fúrási mélységet, illetve a vízszintes fúrókat a Z-tengely vezérli. Az összes fúrás elvégzése után a munkadarab visszakerül a berakó oldalra, vagy igény szerint a kimeneti oldalra továbbítható. Míg a hagyományos megmunkáló központoknál a munkadarabot vákuummal rögzítik, és a vákuumos szorítókat a munkadarab méretéhez kell igazítani, ez a munkafázis a 3 tengely vezérlésű pont-pont fúrógépnél teljesen elmarad.

Előnyök:
-magas megmunkálási sebesség
-kedvező ár-érték arány
-kis helyigény

Legkisebb helyen minden fúrási feladat elvégezhető:
-soros furatsorozatok
-konstrukciós furatok
-szerelvényfuratok
-korpuszkötő furatok

A fúrófej 7 függőleges fúróorsót és 1 vízszintes kettős fúróorsót tartalmaz.

Felszereltség:
-hegesztett gépváz
-fúrófej 7 függőleges fúróorsóval és 1 vízszintes dupla fúróorsóval
-3 tengelyes vezérlés:
- X: NC vezérelt előtolás pneumatikus "átfogó" szorító pofával
- Y: NC vezérelt fúrófej mozgás
- Z: NC vezérelt fúrási mélységállítás
-TRK precíziós vezetékek
-pneumatikus, osztott nyomógerenda a fúróegység felett
-pneumatikus hengeres leszorítók a berakó oldalon
-pneumatikus szorítópofa szállításhoz
-pneumatikusan reteszelhető oldalsó ütköző görgőkkel

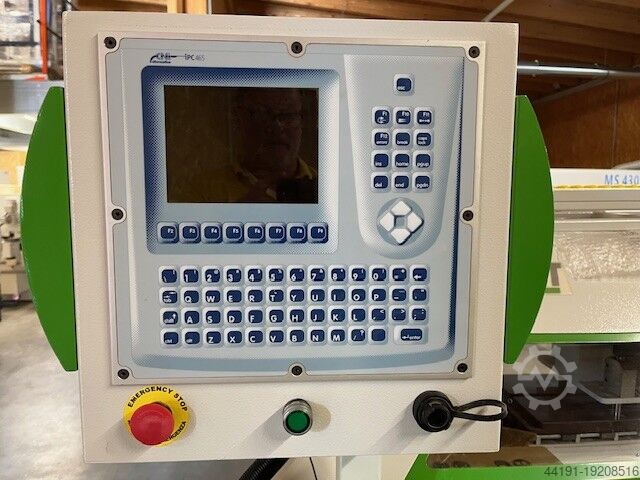

-PC-alapú vezérlés Windows XP operációs rendszerrel (1 GB Flash memória)
-8 colos színes kijelző
-alfanumerikus multifunkciós billentyűzet egérrel
-hálózati kártya
-USB csatlakozó

Műszaki adatok:
Vezérelt tengelyek száma: 3
Maximális lap szélesség: 1 000 mm
Maximális fúrási szélesség: 800 mm
Dwedpfjwmhmfox Adrsc
Maximális előtolási sebesség (X-tengely): 30 m/perc
Fúró fordulatszám: 3 400 1/perc
Maximális fúrószár átmérő: 35 mm
Maximális fúrószár teljes hossz: 70 mm
Fúrószár befogás: 10 mm szár, fogófelülettel
Csatlakozási teljesítmény: 2,5 kW
Elszívó csonk átmérő: 100 mm
Szükséges nyomás: 6 bar
Munkamagasság: 900 mm
Kihajtható görgős asztal a berakó oldalon: 500 x 750 mm
Gép méretei (hossz x szélesség): 1 650 x 1 920 mm

Elérhetőség: rövid határidővel
Raktárhely: NRW
