2030 ATC 4 tengelyes maró plotter 4 tengelyes

Polska Grupa CNC 2030 ATC 4 osie

2030 ATC maró plotter
4 tengely, +/- 90 fokban dönthető orsó
munkaterület 2100 x 3000 [mm]
Az ATC plotter sorozatot nagy ipari üzemekben és gyárakban történő professzionális használatra tervezték. Ezeket a gépeket az anyagok széles körének feldolgozására tervezték. A nehezebb megmunkálások követelményeinek való megfelelés érdekében az ATC gépek extra erősített szerkezetet és nagyobb teljesítményű váltakozó áramú szervohajtásokat használnak minden tengelyen.

Ezeken a gépeken alapfelszereltség a vákuumos munkaasztal. Lehetőség van hibrid asztal telepítésére is.

Gsdpoirfavsfx Adnott
A sorozat plotterei alapfelszereltségként automatikus szerszámcserével, hatállású lineáris tárral és szerszámmagasság-érzékelővel rendelkeznek. Az alkalmazott megoldások jelentősen felgyorsítják a több marógép használatát igénylő megmunkálási folyamatot.
Megmunkálandó anyagok:

fa
faalapú anyagok (forgácslap, MDF, OSB stb.)
Műanyagok
kompozitok
PVC
színesfémek (alumínium, sárgaréz, réz stb.)
ÉPÍTÉS:

A szerszámgép szerkezete acélból és öntöttvasból készült, ami nagy merevséget, valamint a megmunkálással járó túlterhelésekkel szembeni ellenállást biztosít.

MUNKAFELÜLET:

Szerszámgépünk hasznos területe 2100 x 3000 [mm].

ANYAGRÖGZÍTÉS:

A gép vákuumasztallal van felszerelve. Lehetőség van hibrid vagy T-asztal telepítésére.

Z-TENGELY TARTOMÁNY ÉS A PORTÁL TÁVOLSÁGA:

A Z-tengely tartománya alapesetben 300 [mm] (növelhető).

VEZETŐK:

Szerszámgépeink meghajtására SERVO-motorokat használtunk, amelyek minden irányban megfelelő gyorsulást és sebességet biztosítanak. Az X és Y tengely meghajtása klasszikus és bevált spirálgörgőkkel történik a hosszú élettartam és a pontosság biztosítása érdekében, míg a Z tengely meghajtása nagy teljesítményű golyóscsavarral történik. Minden tengely a sínvezetőkön mozog....

TAVASZ:

A vágószerszám meghajtására egy nagy teljesítményű, folyadékhűtéses és tartós, csúcskategóriás, kefe nélküli orsó szolgál. Az orsócsapágyak kiváló minőségű gépcsapágyak, amelyek nagyon csendesek és átlagon felüli tartósságot garantálnak. Az orsó fordulatszáma 6 és 24 000 fordulat/perc között mozog. A tápellátáshoz frekvenciaváltót használnak, amely nagyobb teljesítményű, mint az orsó, ami megvédi a fordulatszám-csökkenéstől, amikor nagy terhelés alatt működik.

SZERSZÁMTÁROLÁS:

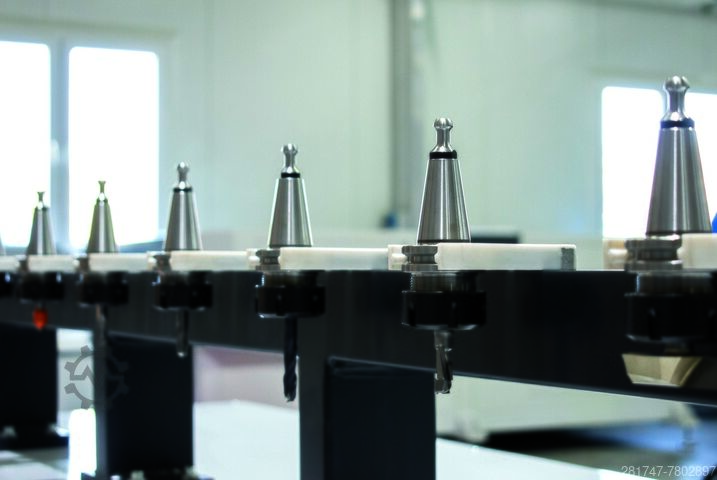

A szerszámgép alapfelszereltségként 6 ISO30 kúppal felszerelt lineáris szerszámtárolóval rendelkezik.

SZOFTVER:

A gépet a megfelelő CAD/CAM szoftverrel a legfrissebb verzióban szállították. A szoftver lehetővé teszi az alkatrészek gyors és egyszerű tervezését, amelyeket a program azután úgynevezett G-kóddá alakít át. Lehetőség van más programokból származó kész fájlok importálására is.

KONTROLLOK:

A gépet egy saját processzorral és operatív memóriával rendelkező vezérlő vezérli, amely biztosítja a stabil és megbízható működést. A gépvezérlő aktív vektorelemző funkciókkal van felszerelve, így a gép működése egyenletes, és a feldolgozás során kevés a túllövés. A vezérlő rendelkezik egy helyreállítási funkcióval, amely folytatja a működést áramkimaradás után, így nincs szükség a program nulláról történő inicializálására. A vezérlő beépített memóriája lehetővé teszi, hogy a gép anélkül dolgozzon, hogy minden alkalommal be kellene tölteni a programot.
