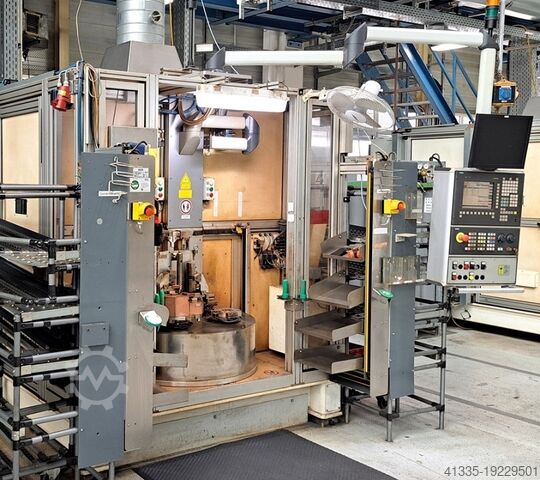

Lézeres hegesztőrendszer

SITEC / TRUMPF Laser-Schweißanlage

1 lézerrendszer 1 betöltőállomással, mindegyikben 2 fészekkel

- Akár 4 hegesztőkészülék
- Lézerteljesítmény: 3,3 kW

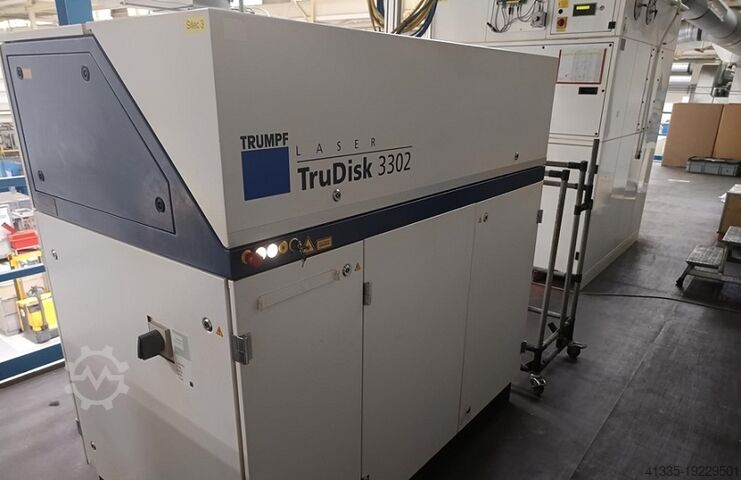

- Sugárforrás: Trumpf Trudisk 3302 lemezlézer
- Rendszergyártó: Sitec
- Üzemóra: kb. 70 000 óra
- Max. munkadarab méretei: kb. 300 × 100 × 100 mm
- Nagyobb munkadarabok is lehetségesek
- Sugárvezetés lézerfénykábelen (LLK) keresztül
- Lézerhegesztés Trumpf BEO D 70 hegesztőoptikával tengelyrendszeren.
- Beépített lézeres felügyeleti rendszer hegesztési varratok felügyeletéhez
- Hegesztési sebesség: akár 5600 mm/perc
Dedpfjwm I H Sjx Ah Nocn
- Hegesztési mélység: 1,5 mm
- Védőgázas hegesztés lehetséges! Alumíniumhoz vagy rozsdamentes acélhoz
- A készülékek vízhűtésesek!
- 2 forgótengely asztaloldalanként, egyedileg programozható

PROGRAMOZÁS:
4 hengeres befogókör szerszámonként
10 bemenet csúszógyűrűs forgóelosztón keresztül
8 további bemenet rádiós rendszeren keresztül WKZ-nként
A bemenetek szabadon paraméterezhetők a felhasználói felületen keresztül (véghelyzet / alkatrészvezérlés / beállításvezérlés)
A befogási és kioldási programok, valamint az alkatrész-lekérdezések teljes mértékben programozhatók NC programmal
Nincs szükség PLC programozásra

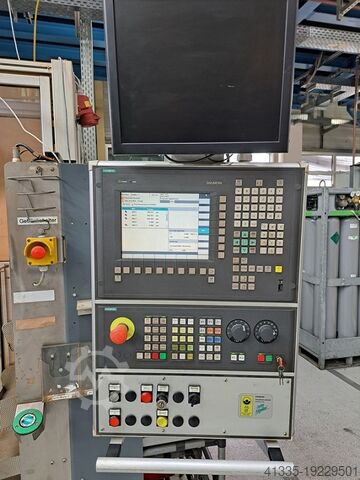

A rendszer teljesen programozható Siemens vezérléssel (G-kód)
A lézer Trumpf TruControl segítségével programozható és Siemens vezérlésen keresztül hívható (G-kód).

Irányadó alkalmazási értékek
T1:
2 hegesztési varrat (egyenként I=100 mm, hegesztési mélység=1,5 mm)
2 alkatrész asztalonként
kb. 250 darab / óra
T2:
17 hegesztés (egyenként I=10 mm, hegesztési mélység=1,2 mm)
2 alkatrész asztaloldalanként
kb. 190 darab / óra

A létesítmény áram alatt megtekinthető!
