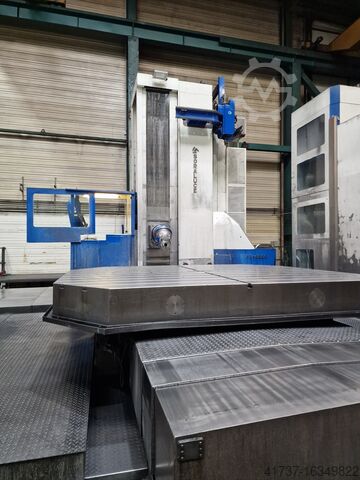

Utazó oszlopmaró gép

Soraluce SORAMILL FR 6000

Keresztirányú ösvények:
X-tengely (hosszirányú): 6000 mm
Y-tengely (keresztirányú): 1 500 mm
Z-tengely (függőleges): 3 600 mm
W-tengely (asztal): 2 000 mm

Orsófordulatszám 2 fokozatban: 20-4.000 fordulat/perc
Nyomaték: 1,410 Nm
Rögzítőerő: 20 000 N
X/Y/Z előtolás: 2-12 000 mm/perc
Gyorsmeneti X/Y és Z tengely: 20.000/15.000/25.000 mm/perc
Maróorsó meghajtás 100%-os ED mellett: 37 kW

FELSZERELÉS:

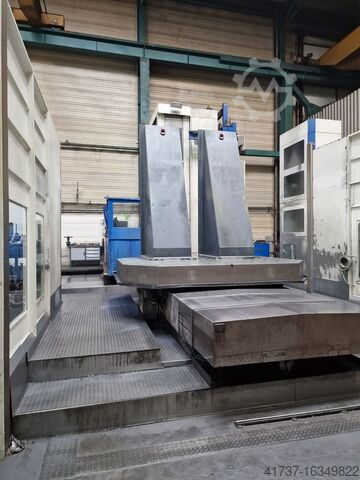

CNC-vezérlésű hidrosztatikus forgó- és csúszóasztal,
Gyártmány: RÜCKLE, típus: PKTF 8, gyártási év: 1996
-Feszítőfelület: 2.980 x 3.500 mm
-V-tengely: 2.000 mm
-Asztal terhelhetősége kb.: 30 tonna

120 állású szerszámváltó
-Szerszám Ø max.: 125 mm - Szabad másodlagos pozíciókkal: 250 mm
-Szerszámhossz max.: 400 mm
-Szerszám súlya max.: 30 kg

Szerszámtartó (DIN 69871 Form AD): ISO 50
Bledjtw Tx Tspfx Af Uop
Mozgatható kezelőfelület
HR 420 elektronikus kézikerék
forgácsszállító
3D hőtágulás-kompenzáció
Z-tengely szintszabályozással
Csapolás kompenzáló tokmány nélkül (1:1 arány)
M&H 20.00 rádiós érintésérzékelő rendszer
Teljes védőkabin + mozgatható forgácsvédő fal a forgóasztalhoz
(beállítási oldal/munkahelyi oldal)
4-szeres marófejváltó / felvevőállomás

1 univerzális marófej, 1° x 2,5° (indexelés a CNC-programban),
360 pozíció hátsó sík / 144 pozíció első sík
1 db. Vízszintes marófelszerelés
1 univerzális marófej / gyártmány: HENNINGER, típus: 880-40 - ISO 40

IKZ: belső és külső hűtés az orsón keresztül


Teljes csatlakoztatott terhelés: 75 kVA
A gép súlya RÜCKLE nélkül: 36,2 tonna
Helyigény (H x B x K) a HÁTTÉRrel együtt kb.: 12.435 x 8.420 x 5.085 mm.
