2022-es Spinner U5 1530 - Haladó

Spinner U5 1530 - Advanced

Teljesen integrált esztergáló és dönthető asztal ellencsapággyal

Plusz fix asztal bal oldalon az első megmunkálási oldalhoz

X elmozdulás 1530 mm

Nagy dinamika és 20 000 ford/perc sebesség

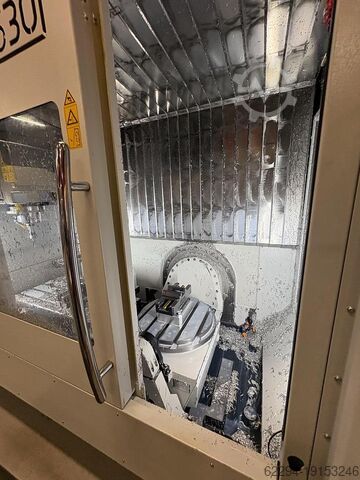

Teljesen zárt munkaterület, elkülönítve a szerszámtártól

Jó hozzáférhetőség

Könnyen automatizálható palettákkal és robotokkal

X tengely elmozdulás 1530 mm

Y tengely elmozdulás 530 mm

Z tengely elmozdulás 465 mm

Forgóasztal átmérője az 5. tengelyen 650 mm

Szerszámok száma 54

Orsósebesség 20 000 ford/perc

HSK63 szerszámtartó

U-1530 GÉP:

Fejlett felépítésű változat a legmagasabb teljesítményszinthez U5 5 tengelyes változatban

Löketek X=1530 mm, Y=530 mm, Z=465 mm

Lineáris vezetés mindhárom tengelyen

Bledpfx Afjwkum To Uop
Szükséges beállító elemek a gépágyon az beállításhoz

Teljes burkolatú fröccsenésvédő + munkafelület területvilágítás

Nagy precíziós MARÓORSÓ:

Akár 20 000 fordulat/perc a motoros orsóban

Közvetlen, szíj nélküli meghajtással

Folyadékhűtés

Szerszámrögzítés HSK63 orsóra

SZERSZÁMTÁR:

54 szerszámhellyel

Nagy sebességű intelligens vezérlős változat

Gyorsan futó szerszámlánccal

Pneumatikus fedéllel elválasztva a munkaterülettől

U-1530 FIX ASZTAL:

T-hornyokkal a munkadarabok és a befogóeszközök rögzítéséhez

160 mm-es felső lemez áll rendelkezésre az asztal/orsó távolságának beállításához magas felépítményekhez és szegnyereg használatához

KÖZVETLEN MÉRŐRENDSZEREK X/Y/Z tengelyen:

A megnövelt pozicionálási pontosság és a jobb hőátadás érdekében

Heidenhain skálákkal tervezve és a vezérlésbe integrálva

SIEMENS vezérléssel ellátott változat a következő jellemzőkkel:

Figyelem: A Siemens általános szoftvertermék-feltételei érvényesek

SIEMENS 840D vezérlés a következő jellemzőkkel:

Új fejlesztés: SPINNER-SPIOS 24"-os érintőképernyős vezérlőpanel 10,4 hüvelykes alkalmazásokhoz

Ultrakompakt kialakítás csökkentett panelmérettel a prémium ergonómia érdekében

Többpontos kinézet, színes síkképernyős kijelző többpontos funkcióval

Integrált Edge eszközök a teljes digitalizáláshoz

Könnyen használható és felhasználói felület

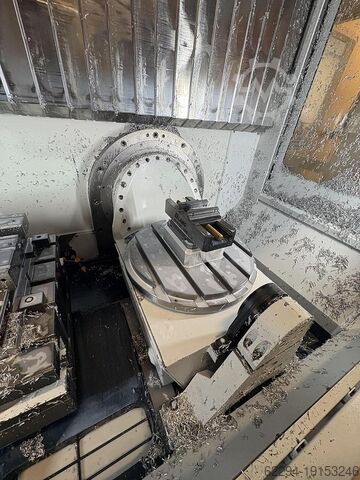

2 tengelyes forgó billenőasztal D=650:

Nagy pontosságú „S” kialakítás

Németországban készült, közvetlen mérőrendszerekkel mindkét forgótengelyen

Igényes megmunkálási műveletekhez tervezve

Nagy teljesítményű fogaskerékkel felszerelve

Forgó adagolás automatikus műveletekhez és palettaváltóhoz

Felszerelt jellemzők:

Előfeszített nagy teljesítményű fékek a B és C tengelyen

Vészleálláskor történő befogásra tervezve

Nagy axiális merevség

Megnövelt pontosság a billenőtengelyen

Nagy teherbírású asztal:

Max. teherbírás 650 kg

Billenőerő és pontosság komoly megmunkálásokhoz tervezve

Hidraulikus fék:

Nagy forgóasztalhoz a C tengelyen

Megnövelt merevség a megmunkálás során megmunkálás

Ellenkiegyenlítő funkció a B-tengelyen:

A forgóasztal billenőnyomatékát a munkadarab erejével kompenzálja

Fokozott stabilitás megmunkálás közben

6-szoros forgó előtolás:

A C-tengely közepén belül

6 csatornás, közegcsatlakozáshoz tervezve

Max. 240 bar hidraulikus nyomás vagy további elszívó szellőztető csatlakozások

Nagynyomású tartály:

70 bar kapacitású papírszalagos szűrővel az öblítéshez, középen az orsón keresztül, önállóan a gép mellett, kiegészítő hűtőfolyadék-mennyiséggel, beleértve a nagynyomású szivattyút és a szintfelügyeletet.

Kiegészítő ventilátor:

Levegő az orsóháznál a folyadék helyett levegővel történő hűtéshez.

Sűrített levegő ellátás:

Bevezetés maróorsón keresztül, alternatívaként nagynyomású hűtőfolyadékkal az
