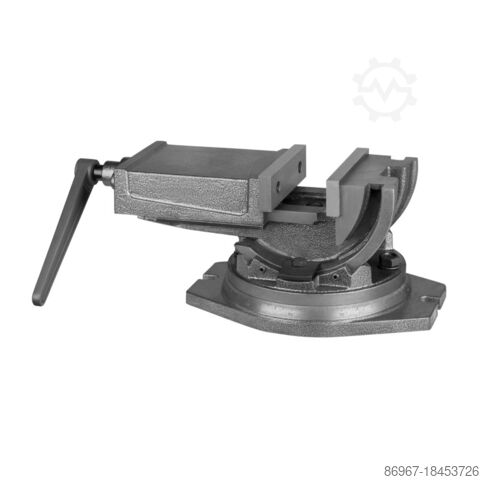

Dönthető lengőgép satu

CORMAK QHK125

125 mm-es, dönthető, lengőkaros gépi tokmány – pontos, szögben történő rögzítéshez

A gépi tokmányok minden szerszámgép alapvető tartozékai, ahol a munkadarab stabilitása és a pontos pozicionálás kiemelten fontos. A QHK125 modell egyedi, dönthető-forgó szerkezettel rendelkezik, ami rendkívül funkcionálissá teszi a szögben történő megmunkálásokhoz. Ideális asztali fúrógépekhez, marógépekhez vagy köszörűgépekhez, különösen olyan feladatokhoz, amelyek szokatlan munkadarab-beállítást igényelnek. A masszív öntöttvas szerkezet, valamint a forgatás és döntés lehetősége rugalmasságot, pontosságot és biztonságot garantál a munkavégzés során.

A gép fő előnyei

* Dönthető-forgó, lengőkaros szerkezet – lehetővé teszi a szög egyidejű beállítását két síkban.
* Precíz, 360°-os skála – pontos munkadarab-pozicionálást biztosít 1°-os lépésekben.
* Masszív öntöttvas alkatrészek – stabilitást, merevséget és hosszú élettartamot biztosítanak a tokmánynak.
* Nagy, 3000 kg-os rögzítőerő – megbízhatóan tartja a munkadarabot nehéz és precíz megmunkálások során is.
* A menetes orsó védve van – megvédi a mechanizmust a forgácsoktól és a hűtőfolyadéktól, ezáltal meghosszabbítva annak élettartamát.
* Levehető, forgó alap – lehetővé teszi a tokmány konfigurációjának a konkrét igényekhez való igazítását.

Felépítés és technológia

A QHK125 egy ipari minőségű, forgó gépi tokmány, amelyet a pontos és biztonságos szögben történő megmunkálásra terveztek. A ház és a mozgó állkapocs kiváló minőségű öntöttvasból készültek, ami ellenáll a torzításnak és a rezgéseknek. A lengőkaros szerkezetre épülő döntési mechanizmus stabilan tartja a beállított szöget. A takaró alatt elhelyezett menetes orsó nem éri szennyeződés vagy kopás, ami lehetővé teszi a magas szintű működést a hosszú használat során.

Pontosság és hatékonyság

A dönthető, lengőkaros tokmány lehetővé teszi a rögzített munkadarab forgatását és döntését több síkban is, anélkül, hogy a szerszámgépen kellene eltávolítani vagy módosítani a beállítást. Ez a típusú szerkezet jelentősen lerövidíti az átállási időt, és lehetővé teszi összetett műveletek elvégzését anélkül, hogy további rögzítőelemekre lenne szükség. A szerkezet stabilitása és merevsége pontosságot biztosít még a legigényesebb marási vagy köszörülési feladatok során is.

Alkalmazás

A QHK125 tokmány mindenhol ideális, ahol pontos munkadarab-beállítás szükséges szögben. Ajánlott:

* Hagyományos és CNC marógépekhez – szögletes és felületi megmunkálásokhoz.
* Köszörűgépekhez – lehetővé teszi a megmunkálandó felület pontos beállítását egy adott szögben.
* Asztali fúrógépekhez – ideális ferde furatok fúrásához.
* Szerszámüzemekhez és kis sorozatú gyártáshoz – nagy sokoldalúság precíz feladatokhoz.

Standard tartozékok

* Gépi, lengőkaros tokmány házzal és mozgó állkapoccsal
Gjdpfx Aovxgh Tjavsuf
* Forgó alap 360°-os skálával
* Lengőkaros döntési mechanizmus
* Menetes orsó takaróval

Műszaki adatok

125 mm-es, dönthető, lengőkaros gépi tokmány
Paraméter Érték
S – állkapocs szélessége 125 mm
am – max. nyitás 125 mm
h – állkapocs magassága 50 mm
A – alap szélessége 244 mm
D – szerelőfuratok átmérője 18 mm
H – teljes magasság 195 mm
L – teljes hossz 420 mm
Rögzítőerő 3000 kg
Súly 33 kg
