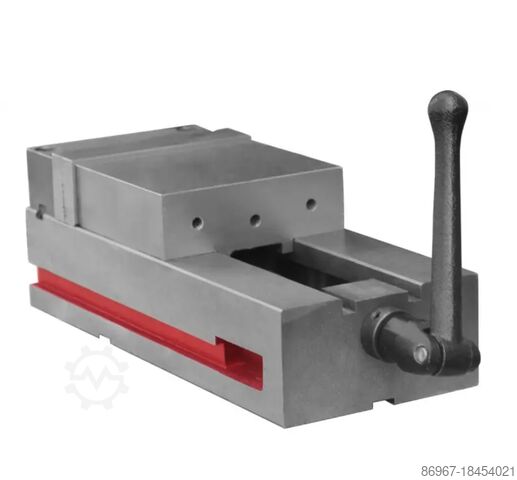

Precíziós gépsatu 125 mm

CORMAK QM16125N

Precíziós gépi toka 125 mm QM16125N – maximális szilárdság és pontosság a legigényesebb feladatokhoz

A gépi tokák minden modern szerszámműhely és gyártóüzem elengedhetetlen tartozékai. A 125 mm-es precíziós gépi toka QM16125N egy kiváló minőségű szerszám, melyet a munkadarab pontos rögzítésére terveztek fúrás, marás és egyéb megmunkálási műveletek során. A robusztus szerkezet, a megnövelt nyitási tartomány és a padgépekkel és CNC-megmunkáló központokkal való kompatibilitás univerzális megoldássá teszi a legigényesebb ipari körülmények között történő munkavégzéshez.

A QM16125N gépi toka fő előnyei

Kiváló minőségű öntöttvas – a kb. 40 HRC keménységű alap nagy tartósságot és hatékony rezgéscsillapítást biztosít.
48–52 HRC keménységű acél állkapcsok – megbízható és tartós rögzítést garantálnak, még intenzív megmunkálás során is.
Az állkapocsbetétek helyzetének változtatása – növeli a munkaterületet és a rögzítés rugalmasságát.
Precíz kialakítású mozgó állkapocs – további nyomást biztosít a munkadarabnak az alap felé, megszüntetve a nem kívánt holtjátékot.
Az alap magasságának megengedett eltérése ±0,015 mm – a kiváló minőségű gyártásról tanúskodik.
Lehetőség több toka együttes használatára – ideális megoldás nagyobb alkatrészek rögzítésére vagy többműveletes munkavégzésre.

Felépítés és gyártási technológia

Kedsvxgugopfx Ab Hsdr
A QM16125N gépi tokát a stabilitásra, tartósságra és a munka ismételhetőségére összpontosítva tervezték. A kiváló minőségű anyagok és a minden részletre való odafigyelés biztosítja, hogy ez a modell megfelel a modern, sorozat- és egyedi gyártásban megkövetelt szabványoknak. Az állkapcsok széles nyitási tartománya (maximum 305 mm) rugalmas megoldássá teszi, amely különböző méretű munkadarabok rögzítésére alkalmas.

Pontosság és munkaerő-hatékonyság

Az összes alkatrész pontos megmunkálásának köszönhetően a QM16125N lehetővé teszi a munkadarabok ismételhető rögzítését anélkül, hogy azok további pozicionálására lenne szükség. Az alap kis eltérése biztosítja a megmunkálási tolerancia tartását, ami elengedhetetlen a precíz marás vagy fúrás során. A toka tökéletesen működik marógépekkel, CNC-megmunkáló központokkal és padgépekkel, megbízhatóságot nyújtva minden gyártási körülmények között.

Alkalmazás

A QM16125N modell ideális választás az ipari üzemek, szerszámműhelyek, prototípusgyártó műhelyek és javítószolgálatok számára, amelyek megbízható szerszámra van szükségük a munkadarabok rögzítéséhez. Tökéletesen használható:

Gépi toka CNC marógéphez – sorozatos és egyedi mechanikai megmunkáláshoz.
Műhelyi toka megmunkáló központokhoz – sokoldalú rögzítési feladatokhoz.

Standard felszereltség

Állítható beállítási lehetőséggel rendelkező állkapocsbetétek
Pontosan gyártott acél mozgó állkapocs
Robusztus, nagy keménységű öntöttvas alap
Hatlapú fejjel rendelkező húzócsavar

Precíziós gépi toka 150 mm QM16150UHT
QM16125N műszaki paraméterek
Állkapocs szélessége 125 mm
Állkapocs magassága 38 mm
Állkapocs nyitási tartomány L1 max 112 mm
Állkapocs nyitási tartomány L2 max 165 mm
Állkapocs nyitási tartomány L3 max 250 mm
Állkapocs nyitási tartomány L4 max 305 mm
Keresztirányú szorító szélessége 14 mm
Hosszirányú szorító szélessége 14 mm
A csavarfurat hatlapú feje 14 mm
Méretek 338×126×106 mm
Súly 16 kg
