Csőhajlító

CORMAK RBM40HV

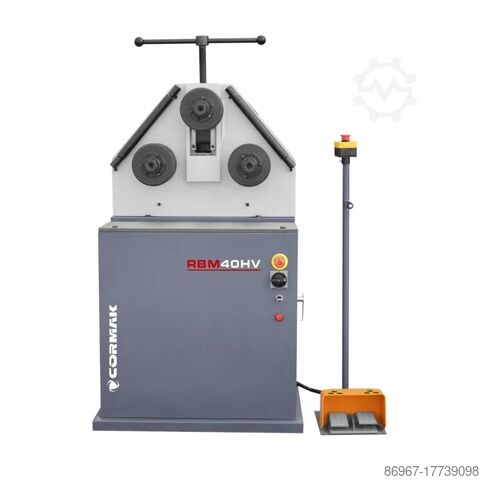

A CORMAK RBM 40HV cső- és profilhajlító egy precíz, háromhengeres, tengely nélküli hajlítógép, amelyet acélcsövek, téglalap alakú profilok és tömör anyagok hajlítására terveztek. Lehetővé teszi a munkát két síkban – függőlegesen és vízszintesen –, ami lehetővé teszi a rugalmas alkalmazkodást a gyártási feltételekhez. Edzett hengerekkel és skálázott felső henger nyomórendszerrel van felszerelve, ami biztosítja a hajlítási sugár nagyfokú ismételhetőségét és a kopásállóságot.

A gép fő előnyei

* Tengely nélküli hajlítógép – lehetővé teszi a csövek és profilok hajlítását anélkül, hogy kockáztatná a keresztmetszet deformálódását.
* Függőleges vagy vízszintes működés – lehetővé teszi az alkalmazkodást a munkaállomás technológiai elrendezéséhez.
* Mechanikus felső henger nyomóerő, noniusszal – a hajlítási sugár pontos beállítása.
* Nagy saját tömeg (485 kg) – nagy stabilitást és vibrációmentes működést biztosít a hajlítás során.
* Csiszolt és edzett vezetőhengerek – növelt tartósság és a pontos anyagvezetés.
* Lábpedállal történő vezérlés – kényelmes és biztonságos működtetés.
* Hajlás balra és jobbra – sokoldalúság összetett formák megvalósításakor.

Felépítés és technológia

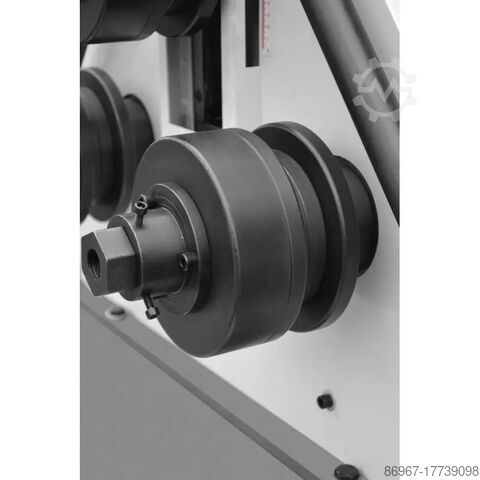

A CORMAK RBM 40HV modell intenzív használatra lett tervezve ipari üzemekben. A gép vázát vastag falú, merev acél elemekből készítették, ami ellenáll a torzításnak és a hajlítási erőknek. A hajlító hengerek edzett, precízen csiszolt acélból készülnek, 40 mm átmérővel, ami növeli kopásállóságukat. A noniusszal ellátott nyomórendszer lehetővé teszi ugyanazon hajlítási sugár ismételt beállítását sorozatos gyártáshoz.

Pontosság és hatékonyság

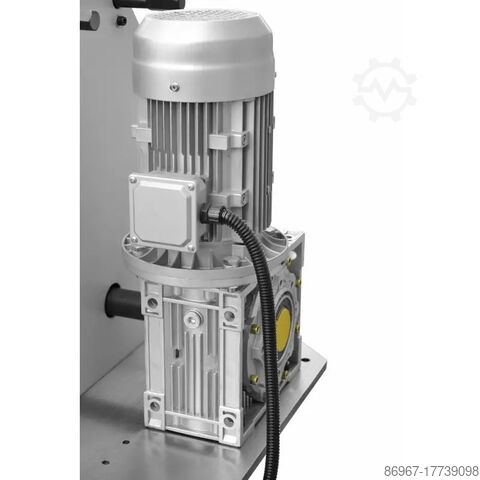

A CORMAK RBM 40HV cső- és profilhajlító nagy pontosságot biztosít a hajlítás során, mind egyedi alkatrészeknél, mind pedig sorozatos gyártásnál. A 2,2 kW-os (S6) motorral ellátott hajtómű lehetővé teszi a kemény anyagok, például 2 mm falvastagságú acélcsövek sima hajlítását is. A két irányú forgás lehetősége jelentősen megkönnyíti a zárt és spirális szerkezetek íveinek kialakítását.

Alkalmazási terület
Itjdpou Snm Ijfx Ab Hjk

Az RBM 40HV modell egy professzionális eszköz a fémipar számára, amelyet különböző keresztmetszetű anyagok hajlítására szántak. Alkalmas a következőkre:

* korlátok, kézkorlátok, árnyékolók és szerkezeti elemek gyártása,
* cső- és acélprofil-megmunkálással foglalkozó üzemek,
* fémipari műhelyek, amelyek kis építészeti elemeket gyártanak,
* nagy pontosságú, hajlított alkatrészek sorozatgyártása.

Standard tartozékok

* Oldalsó vezetőhengerek
* A gép működését vezérlő lábpedál
* Teljes készlet munkahengerekből
* Üzemeltetési és karbantartási kézikönyv (lengyel nyelven)
* CE megfelelőségi nyilatkozat

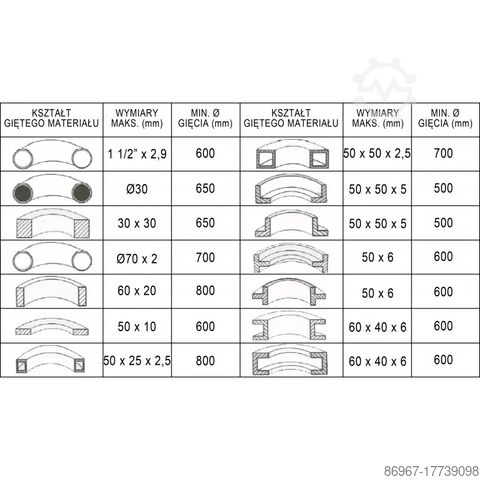

Műszaki adatok
Anyag: kerek cső [mm] 50 × 2
Anyag: téglalap alakú profil [mm] 50 × 50 × 2
Anyag: kerek rúd [mm] 35
Anyag: téglalap alakú tömör elem [mm] 35 × 35
Hengerek átmérője [mm] 40
Motor teljesítménye [kW] S1 1,5 / S6 2,2
Tápellátás 3 fázis, 400 V
Méretek (hossz x szélesség x magasság) [mm] 900 × 850 × 1700
Súly [kg] 485
