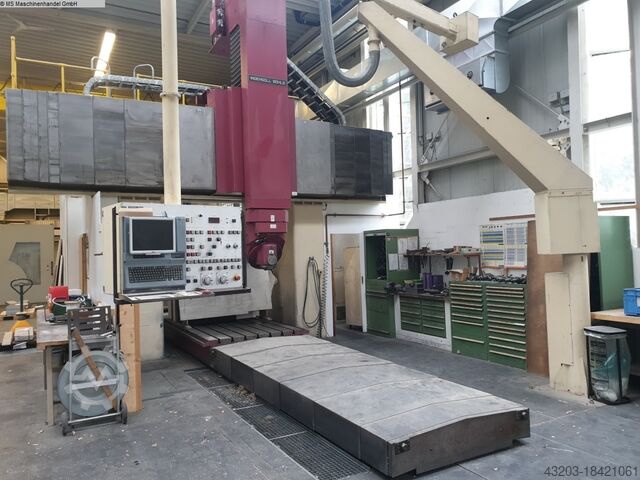

Portálmarógép

INGERSOLL-BOHLE

Gyártási év: 2010, állapot: üzemkész (használt), - HASZNÁLT - CNC-vezérlésű, dupla oroszlányos, függőleges esztergagépet MAXIMÁLIS FORGÁSI ÁTMÉRŐ: 3000 mm MAXIMÁLIS ESZTERGÁLÁSI MAGASSÁG: 800 mm MAXIMÁLIS ESZTERGÁLÁSI ÁTMÉRŐ: 2800 mm ORSÓ: 1-160 ford./perc; 71-114 kW; 68500 Nm; 2500 mm X-TENGELY LÖKETÉ: -150 + 1780 mm Z-TENGELY LÖKETÉ: 900 mm GYORS MOZGÁS X-Z TENGELYEN: 8 - 10 m/perc SZERSZÁMTÁR: KOSÁR-TÍPUSÚ; CAPTO C5 TÍPUSÚ; 24 HELY VEZÉRLŐEGYSÉG: SIEMENS 840D MAXIMÁLIS MEGENGEDETT TERHELÉS: 15000 kg SÚLY: 54000 kg TARTOZÉKOK: FORGÁCSGYŰJTŐ; SZERSZÁM BEÁLLÍTÓ BERENDEZÉS; AUTOMATIKUS AJTÓ; ORSÓHŰTŐ RENDSZER; ÉRINTŐS VIZSGÁLÓFEJ; HORDÓZÓ KÉZI KERÉK Prsdpfx Aqsyyrh Hjrsc

Állapot: használt, Gyártási év: 2018, X tengely elmozdulási távolság: 2 300 mm, Y tengely mozgástávolsága: 2 000 mm, Z-tengely elmozdulási távolság: 1 000 mm, asztal hossza: 2 300 mm, asztalszélesség: 1 600 mm, orsófordulatszám (max.): 10 000 ford/min, orsóorr: SK 50, Használt CNC portálmarógép KRAFT VM-2018B Heidenhain TNC 620-zal Építés éve: 2018 Tárolási hely: Németország Szállítási idő: rövid határidővel Fizetés: 100% a berakodás előtt Garancia: nincs Gépleírás A KRAFT VM-2018B egy precíz és nagy teljesítményű CNC portálmarógép HEIDENHAIN TNC 620 vezérléssel, amely ideális nehéz és nagy pontosságú megmunkálási folyamatokhoz. Robusztus felépítésének és kiváló minőségű alkatrészeinek köszönhetően ideálisan alkalmas igényes marási feladatokra a szerszám- és formagyártásban, valamint a sorozatgyártásban. Főbb jellemzők és jellemzők Monoblokk öntöttvas ágy és kereszttartó a maximális merevség és precizitás érdekében Prsdpfjwkg T Sox Aqrjc FEM-optimalizált géptervezés BF sebességváltó 26 kW-os motorral a nagy nyomatékért (662 Nm) P-osztályú adagológörgős lineáris vezetők (nagyon alacsony súrlódási együttható 0,003–0,006) C3 golyósorsók dupla anyával – nagy teherbírás és pontosság Orsó: SK50, 10 000 fordulat/perc, közvetlen hajtás Heidenhain TNC 620 vezérlés Orsóhűtés és belső hűtés 20 bar Hűtőfolyadék-rendszer, olajleválasztó, klímaberendezés a vezérlőszekrényhez Teljes teret lefedő burkolat, TÜV által tesztelt, CE-megfelelőségű Műszaki adatok Mozgástávolság (X/Y/Z): 2300 / 2000 / 1000 mm Asztalméret: 2300 × 1600 mm T-hornyok: 8 × 22 × 180 mm Max. asztalterhelés: 8 t Orsóorr – asztal távolsága: 180–1180 mm Gyorsmenet X/Y: 20 000 mm/perc Gyorsmenet Z: 15 000 mm/perc Előtolási tartomány: 1–10 000 mm/perc Pozicionálási pontosság (VDI/DGQ3441): 0,020 mm Ismétlési pontosság (VDI/DGQ3441): 0,015 mm Gép mérete (H × Sz × M): 7027 × 5217 × 4339 mm Gép súlya: kb. 25 tonna Teljes csatlakoztatott terhelés: 60 kVA Kiegészítő felszerelések és tartozékok 2 spirális forgácsszállító, 1 láncos forgácsszállító Forgácstároló, munkalámpa, 3 színű jelzőfény hordozható kézikerék, hűtőrendszer, szerszámosláda automatikus kenés, pneumatikus egység Víz-/sűrített levegős pisztoly, transzformátor Alapozó ékek, horgonycsavarok, ajtózár német nyelvű műszaki dokumentáció Merev menetfúrás, az orsó levegőtisztítása Opció: különféle kézi és CNC marófejek Teljesítmény és hatékonyság Ez a portálmarógép nemcsak erőt és pontosságot kínál, hanem kifinomult kialakításával, energiahatékony technológiával, megbízható márkanevű alkatrészekkel (beleértve az NSK és a Fanuc márkákat) és következetes szervizképességgel is lenyűgöz. Finanszírozás lehetséges: Kérésre vonzó lízing- és részletfizetési modelleket kínálunk. Opcionális: Ingyenes kiszállítás, összeszerelés, üzembe helyezés és képzés – csak kérdezzen minket!

Állapot: használt, Gyártási év: 2009, x-irány: 4000 y-irány: 2000 z-irány: 600 Méretek (HxSzxM): 6.400 x 3.200 x 3.100 Tömeg kb.: 10.500 Vízsugaras vágógép Stein-Moser GmbH CNC 5 tengelyes 4020 x 2020 x 600 mm Műszaki adatok: - Munkaterület X, Y 2D: 4.020 x 2.020 mm - Felfekvési felület X, Y: 4.400 x 2.400 mm Prjdpfx Aqowiatisroc - Z-tengely: 600 mm - Dőlési tartomány A, B: +/- 46° - C forgótengely: 360°-ban forgatható, +/- 3600° - Pozícionálási sebesség: 10 m/perc - Ismétlési pontosság: +/- 0,1 mm - Pneumatikus csatlakozás: min. 6,5 bar - Vízcsatlakozás: 2 – 5 bar - Gép méretei (HxSzxM): 6.400 x 3.200 x 3.100 mm - Súly (vízzel együtt): kb. 10.500 kg - Üzemi hőmérséklet: +10°C – +40°C - Max. üzemi nyomás, nagynyomású vízsugaras egység: 4.000 bar ESZKÖZÖK / PÓTALKATRÉSZEK kb. 25.000 € értékben tartalmazva. Új ár kb. 300.000 EUR a vízsugaras vágógépre. 3 tonna vágó homok tartozék. Sorozat: WS2040HB/090601 Típus: WS 2040 HB kád 4.2 PC-szekrény (Rittal) görgőkkel és klímaberendezéssel, beépítve: szervovezérlés, TYM NUM AXIUM POWER, NUM MDLU 3 hajtásrendszer, vezérlő PC, monitor, fröccsenvízálló billentyűzet és egér, kézi vezérlő készülék a gép manuális vezérléséhez - Csatlakozási értékek: 400 V AC, 16 A - Vezérlőfeszültség: 24 V DC NUM AXIUM POWER szervovezérlés: - Központi egység CNC, PLC és kommunikációs funkciókkal - Decentrális I/O modulok 32/32 digitális bemenettel/kimenettel fényvezetőn keresztül MDLU 3 hajtásrendszer: - Teljesen digitális, kompakt, integrált tápegység - Pozíció, sebesség és áram szabályozás integrálva - Kefe nélküli, digitális szervomotorok - Nagyfelbontású mérőrendszer integrált SinCos adóval - Motornévleges teljesítmény: 2 kW CAD/CAM szoftver Komplett program rajzok készítésére vagy importálására, a vízsugaras technológiához specifikus paraméterek beállítására és a gép vezérlésére. - Közvetlen gépvezérlés - 32-bites Windows-szoftver - Automatikus közelítési stratégiák - Automatikus korrekciós sorrend - Szabadon választható vágásirány minden kontúrhoz - Sugárkorrekció - Anyagadatbázis - Vizuális vágásellenőrzés - HPGL- és DXF-import - Automatikus szivattyúnyomás beállítás

Állapot: jó (használt), Gyártási év: 2001, Funkcionalitás: teljesen működőképes, UNION T110 horizontális fúrógép Gyártási év: 2001 Podpfx Ajy Rpm Ueqrjrc Mozgástartományok: X 1500 mm Y 1250 mm (teljes magasságállítás) 0 mm a fúróorsó középpontja és az asztal felső éle között (legalsó pozíció) Z 1000 mm W 550 mm (fúróorsó mozgása) B 360° fokozatmentes Fúróorsó átmérője: 110 mm Sebességfokozatok száma: 2 Fordulatszám: max. 4000 1/perc Gyorsjárat: 15 m/perc Szerszámorsó: SK 50 Felfogóasztal mérete: 1000 x 1250 mm T-horony szélessége: 22 mm Az asztal magassága a padló fölött: 1050 mm Maximális asztalterhelés: 6 t Teljes tömeg (komplett): kb. 13,5 t Vezérlés: Heidenhain TNC 426 Elektromos kézikerék Különféle szerszámbefogók megvásárolhatók

Állapot: új, Gyártási év: 2026, Funkcionalitás: teljesen működőképes, Esztergálási átmérő az ágy fölött: 710 mm Esztergálási átmérő a kereszt-szán fölött: 420 mm Esztergálási átmérő kinyúlásban: 910 mm Kinyúlás hossza: 357 mm Csúcsmagasság: 250 mm Csúcstávolság: 2000 mm Ágy szélessége: 450 mm Fordulatszám-tartomány: 10 – 1600 ford./perc Szerszámtartó átmérője: 32 x 32 mm Főorsó furata: D73,5 mm Hajtási teljesítmény: 5,5 kW Szegnyereg hüvely átmérője: D90 mm Szegnyereg hüvely úthossza: 180 mm Szegnyereg kúp: Morse 5 Súly: kb. 3250 kg Méretek (HxSzxM): 3500 x 1100 x 1850 mm Tartozékok, felszereltség: - 3 tengelyes digitális kijelzőrendszer - Tokmányvédő - 3 pofás tokmány D250 mm - 4 pofás tokmány D300 mm - Szerszámtartó védő - Hosszesztergáló ütköző - Álló csúszógyűrűs keménybáb - Futó csúszógyűrűs keménybáb - Álló csúcs - Főorsóhoz redukáló adapterek - Szegnyereg - Hűtőfolyadék rendszer - 4-szeres szerszámtartó - Gépvilágítás - Gyorsjárat a hosszesztergáló és kereszt-szánon - CE jelölés - Gép dokumentáció Predpfeyt Ihnsx Aqrsc

Állapot: használt, Gyártási év: 2014, munkadarab tömege (max.): 25 000 kg, teljes hossz: 10 000 mm, teljes magasság: 6 000 mm, teljes szélesség: 10 000 mm, össztömeg: 60 000 kg, DÖRRIES SCHARMANN VCE 3000 / 280 CNC függőleges esztergagépek Modernizálás: 2014-ben Siemens SINUMERIK 840D SL vezérlőre történt átépítés Munkaasztal átmérője: 2800 mm Maximális forgásátmérő: 3000 mm Maximális asztalterhelés: 25 000 kg Maximális forgásmagasság: kb. 2100 mm X tengely mozgásútja: ±1550 mm Z tengely mozgásútja / szán mozgása: 1500 mm Főhajtás és orsók: Főhajtás: Siemens főmotor Hajtási teljesítmény: 130 kW Maximális orsófordulatszám: 4500 ford./perc Üzemmód: S6, 40% Felszereltség: 2 függőleges orsó Pjdpfx Aszmkzpoqrsrc Szerszámváltó és perifériák: * 2 automatikus szerszámváltó * Hűtő-kenő rendszer * Forgácsleválasztó * Olajköd-elszívó rendszer * 2 különálló hidraulikus egység Üzemórák: kb. 12 571 óra (mechanikus üzemóraszámoló szerint) Asztal átmérője: 2800 mm Vezérlés: Siemens SINUMERIK 840D SL Maximális munkadarab súlya: 25 000 kg Forgásátmérő: 3000 mm Maximális forgásmagasság: 2100 mm Kb. súly: 60 000 kg Méretek (HxSZxM): kb. 10000 x 10000 x 6000 mm Gyártási év: 2014 Állapot: jó Fizetési feltételek: 100% előre fizetés a kiszállítás előtt Szállítási feltételek: EXW (gyárból) Áramhoz csatlakoztatva: Nem

Gyártási év: 2020, állapot: üzemkész (használt), - HASZNÁLT - MOZGÓOSZLOPOS MARÓGÉP HOSSZIRÁNYÚ LÖKETHOSSZ: 12.000 mm KERESZTMOZGÁS: 1.600 mm FÜGGŐLEGES MOZGÁS: 3.600 mm GYORSJÁRAT ELŐTOLÁSOK H-K-F: 30 m/perc Predpfozbnr Asx Aqrsc ASZTAL MÉRETE: 13.000 x 2.500 x 300 mm ORSÓ: 450–5.000 ford/perc; 34 kW; 830 Nm; ISO 50 FEJ: UNIVERZÁLIS AUTOMATA A/B TENGELY; EZREDES POZICIONÁLÁS SZERSZÁMTÁR: LÁNCTÍPUSÚ; 100 HELY VEZÉRLŐEGYSÉG: HEIDENHAIN TNC 640 NAGYNYOMÁSÚ HŰTÉS: 40 bar TÖMEG: 87.480 kg TARTOZÉKOK: FORGÁCSKIFORDÍTÓ SZALAG; LÉZERES SZERSZÁMBEMÉRŐ; PAPÍRSZŰRŐ; ÉRINTŐMÉRŐ SZONDA; KÜLSŐ KÉZIKERÉK MEGJEGYZÉS: FORGÓASZTAL 1.500 x 1.500, 1,5 ford/perc, MAX. TERHELHETŐSÉG 15.000 kg; DUPLA FEJFELVÉTEL/LETÉT KOSÁR; MOZGÓ MUNKAPLATÓ; KÖRBEKERÍTÉS; FORGÓASZTALOK STATIKUS RTCP; STATIKUS RTCP TÉRBEN; AUTOKALIBRÁLÁS; REZGÉSMÉRŐ SZONDA; 1.500 L HŰTŐTARTÁLY; GREEN MODE FUNKCIÓ

Állapot: nagyon jó (használt), Gyártási év: 2018, Funkcionalitás: teljesen működőképes, fúrási mélység: 1 600 mm, előtolási hossz X-tengely: 3 000 mm, előtolás hossza Y tengelyen: 2 100 mm, Z tengely előtolási hossza: 1 500 mm, össztömeg: 50 000 kg, előtolás X tengelyen: 10 000 m/min, Y tengely előtolási sebessége: 10 000 m/min, előtolási sebesség Z tengely: 10 000 m/min, orsófordulatszám (max.): 4 500 ford/min, fúróátmérő: 40 mm, asztal hossza: 2 100 mm, asztalszélesség: 1 900 mm, CNC Heidenhain iTNC 640 MOZGÁSI TENGELYEK Maximális furatmélység egyetlen műveletben V tengelyen: 1.600 mm Asztal eltolás, vízszintes mozgás X tengelyen: 3.000 mm Függőleges mozgás Y tengelyen: 2.100 mm Hídközelítési mozgás (marás) Z tengelyen: 1.500 mm Fúrókocsi billentése (felbontás 0,001°) A tengely: +30°/-15° Asztal forgatása (felbontás 0,001°) B tengely: 360° Maximális előtolási sebesség: 10.000 mm/perc MÉLYFÚRÓSPINDLI ISO 50 ÉS MARÁS Teljes keresztmetszetű fúrási tartomány: 5–25 mm Maximális fúróátmérő: 40 mm Állítható főorsó fordulatszám: 1–4.500 ford./perc Főorsó teljesítménye S1: 17 kW Főorsó nyomatéka: 324 Nm Szerszámbefogás szabványos fúrókhoz: Ø 25 x 70 mm Maximális belső nyomás az orsóban: 120 bar Kúptípus: ISO 50 DIN 69871/A Hűtőfolyadék: IGEN FORGÓASZTAL Forgóasztal méretei: 1.900 x 2.100 mm Forgóasztal felbontása (0,001°) B tengely: 360° Forgóasztal maximális terhelhetősége: 20.000 kg T-hornyok: 22 mm OLAJ Pjdpfxeywnr Ne Aqrorc Hidraulikaszivattyú motorteljesítmény: 4–7,5 kW Automatikus olajnyomás: 15–120 bar Automatikus olajszállítás: 5–80 l/perc Olajtartály kapacitás: 800–1.000 l Hűtött olaj hőmérséklete: 25–32 °C Szűrési finomság: 16 mikron GÉPMÉRETEK ÉS SÚLY Szélesség x hosszúság x magasság: 7.000 x 7.900 x 4.700 mm Gép tömege: 50.000 kg MUNKÁLATI JELLEMZŐK ÁGYÚFÚRÓS FÚRÁSNÁL Maximális furatmélység: 1.600 mm Maximális fordulatszám: 4.500 ford./perc Minimális fúróátmérő: 6 mm Maximális fúróátmérő: 40 mm IMSASISTEM MENETVÁGÓ FEJ MUNKÁLATI ADATAI Max. fordulatszám: 4.500 ford./perc Max. menetvágás C40 típusú acélban: M36 A gép tartozékai: • Heidenhain távvezérelt elektronikus kézikerék • 40 férőhelyes ISO 50 szerszámtár • 4.000 m³/h füstelszívó rendszer • Orsóközponton keresztüli levegő/olaj ellátás • M24-es menet az asztal oldalon • Számos szerszám és munkaeszköz • Fúrókészlet többféle fúrószárral • Használati és karbantartási kézikönyv, CE megfelelőségi nyilatkozat

Állapot: nagyon jó (használt), Gyártási év: 2005, X tengely elmozdulási távolság: 16 000 mm, Y tengely mozgástávolsága: 3 500 mm, Z-tengely elmozdulási távolság: 1 500 mm, Fejfelvételi állomás TUPC CNC-mikro indexfej A-tengely: 360.000 x 0,001 mm Pjdpfx Ajxpfkksqrjrc C-tengely: 360.000 x 0,001 mm SELS orsóhosszabbítás L=500 mm CTS belső hűtőfolyadék-ellátás ATC láncos szerszámcserélő 60 pozícióval Hidrosztatikus vezetők Opcionális T-hornyos lemezek 5600 x 1875 (2x) + 4000 x 1875 mm X-tengely: 16.000 mm Y-tengely: 3.500 mm Z-tengely: 1.500 mm Orsóteljesítmény: 80 kW Orsófordulatszám: 4000 ford./perc Szerszámbefogás: SK59 ISO/BT/MK Előtolás X-tengely: 25000 mm/perc Előtolás Y-tengely: 25000 mm/perc Előtolás Z-tengely: 25000 mm/perc Marófej automata index: 2,5 x 2,5° Hossz: 24000 mm Szélesség: 6500 mm Magasság: 6500 mm Kérjük, vegye figyelembe: Az oldalon található információkat legjobb tudásunk szerint, valamint lehetőség szerint a gyártótól szereztük be. Az információkat jóhiszeműen adjuk meg, de a pontosságukért nem vállalunk garanciát. Ezek nem minősülnek ajánlatnak vagy szerződéses feltételnek. Javasoljuk, hogy minden fontos részletet ellenőrizzen.

Állapot: nagyon jó (használt), Gyártási év: 2019, Funkcionalitás: teljesen működőképes, 5 tengelyes CNC eszterga- és maróközpont Okuma Multus B550-C 2000 Vezérlés: OSP-P300SA-H Gyártási év: 2019 Pjdpfxozwulys Aqrjrc Belső gépszám: 71 Mozgástartományok: X tengely: 925 mm Y tengely: 520 mm Z tengely: 2215 mm Távolság a központok között: 2000 mm Esztergálási átmérő a gépágy felett: 830 mm Orszófurat: 112 mm Szerszámtartó: HSK-A100 40 pozíciós szerszámtár Programozható állócsúcs hidraulikus tokmánnyal Felszereltség: - Lapátos forgács szállítószalag Interlit ISF - Teljesen nyitható szorítógép - 6-állkapcsos erőátviteli szorítógép SMW Ø 500 IEP - Kézi öblítőpisztoly - Dob – vályús szűrő TMF300/980/20 - IFS szűrőrendszer IFE 5000 - Robot interfész, típus E - One Touch IGF - Szoftver 0,1 µm-es bemeneti pontossághoz - Szoftvercsomag az 5 tengelyes egyidejű megmunkaláshoz VTM-1200YB és VTM-2000YB - Folyamaton belüli mérés Renishaw mérőfejjel az X/Z/C tengelyekhez - Automatikus nullpont-korrekció a főorsó Z tengelyében - Nagyon pontos C tengely - Forgás funkció az NC B tengelyhez - Interpolációs forgácsolás az X/C/Z tengelyekkel
