Alumínium automata fűrész

Orix

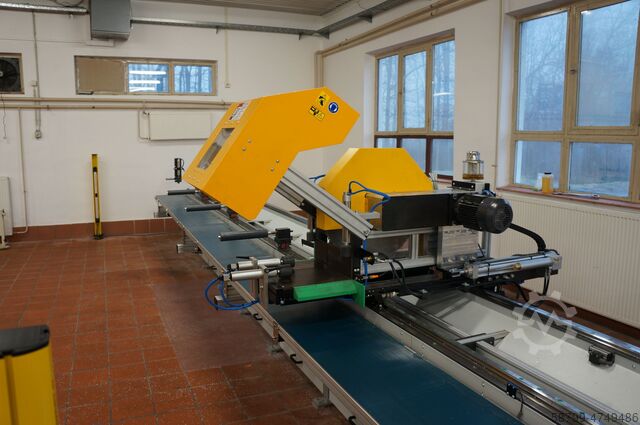

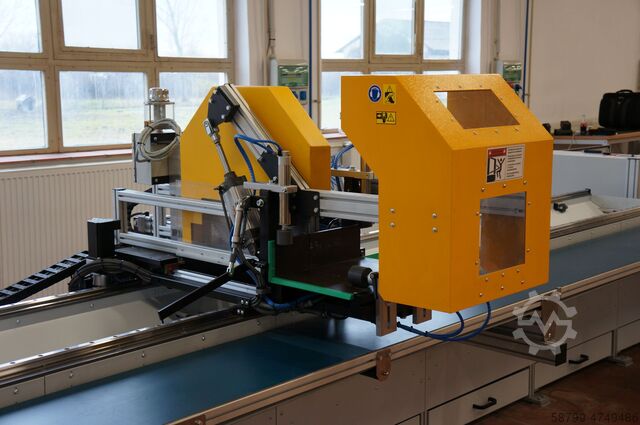

Termékinnováció "ORIX" típusú fűrészelő rendszer
A fűrészrendszer az alumíniumprofilok széles választékának teljesen automatikus megmunkálására alkalmas. A gép egy stabil alapkeretből áll. A fűrészegység pozicionálásához merev vezetők és precíziós mozgó kocsik szolgálnak. A meghajtások szervomotorokkal vannak felszerelve. A fűrészeléshez a fűrészegység 300 mm-t mozog előre az Y-tengelyen, és könnyedén vághat speciális profilokat, paneleket vagy Item és Bosch profilokat. A tartóasztal mozgatható görgőkből áll, amelyek a vágás hosszától függően a megfelelő pozícióba kerülnek. Minden görgő szintén precíziós görgős csapágyakon van rögzítve. A fűrész egy stabil tartóasztallal is rendelkezik, amelyre a fűrészelt alumínium alkatrészek kerülnek. (Opcionálisan a fűrészelt alkatrészek közvetlenül is elszállíthatók egy szállítószalagon keresztül, a forgáccsal együtt)A gép 6000 mm vágási hosszal kapható. A teljes hossza tehát 7000 mm. A fűrészrendszerhez megfelelő 2 csatornás minimummennyiségű permetező rendszer tartozik. A gépet 400 vagy 600 mm-es fűrészlappal is szállítják.

Az Ön előnyei:
- Szinte nincs karcolás, mivel az anyagot nem tolják át az öntöttvas asztalon.
- Jobb fűrészpor-elvezetés (nincs szükség elszívásra)
- Rendkívül alacsony helyigény 4.000 mm / 7.000 mm
- Kisebb levágás (50 mm levágási hossz)
- Biztonságos kisütés (fényfüggöny)
- Az anyag könnyű eltávolítása (szállítószalag vagy kefés asztal)
- Nincs szükség visszaállításra, mint egy normál automata fűrész ismétlésénél
- Nincs méretveszteség
- Beilleszthető görgők, amelyek bármilyen speciális profilhoz pozitívan alkalmazkodnak, és így garantálják a tökéletes fűrészvágást

Munkasorrend
Adja meg a profil hosszát a vezérlőegységen. A fűrészegység ezután a megadott hosszúságra mozog.
A kezelő behelyezi az alumíniumprofilt és elindítja a fűrészt. A fűrész egy fejvágásérzékelő érzékelő segítségével megkeresi a fejvágási pozíciót. A fejvágás megtörténik. A vágás után a fűrészegység visszamegy, és a fűrész a következő megadott koordinátára pozícionálódik, és ismét elvágja az alumíniumprofilt.

Ezek a folyamatok addig ismétlődnek, amíg a profil teljesen le nem fűrészelődik.
Dcodpfx Ahofu Tgrs Njn
Az összes lefűrészelt alkatrész óvatosan a lerakóasztalra vagy a szállítószalagra kerül.
A hagyományos alumíniumfűrészekhez hasonlóan az anyagot függőleges és vízszintes bilincsek segítségével közvetlenül a fűrészegységre rögzítik.
Az alumíniumprofil levágása után a fűrészegység automatikusan visszamegy a következő rakodási pozícióba. A munkafolyamat megismételhető. Az automatikus adagoláshoz opcionálisan keresztirányú szállítószalagok is használhatók. A biztonság érdekében kerítés vagy fényfüggöny is beépíthető. A vezérlőegység 2 különböző változatban kapható. 1 Diethei vezérlőrendszer verzió 2 Siemens vezérlőrendszer verzió. Az anyag különböző tartályokba vagy különböző hosszúságok szerint történő szétválogatása opcionálisan elérhető.

A kívánt rendszer megtekintésére bármikor lehetőség van a gyártó/demonstrációs csarnokunkban.
Kérjük, ne habozzon felvenni velünk a kapcsolatot.

Plantec Maschinen GmbH
