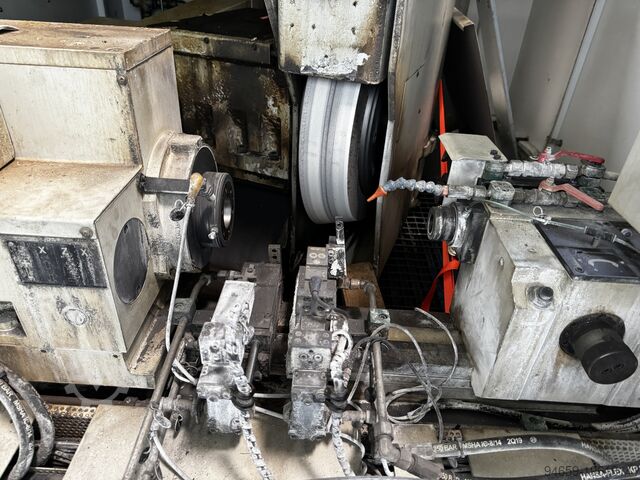

Hengeres köszörűgép

Schaudt - GSN SCHLEIFTECHNIK PS4

Géptípus: Külső körköszörű gép

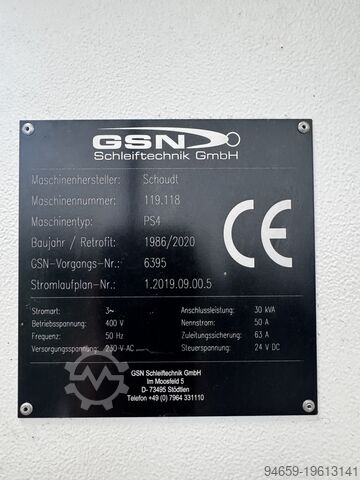

Gyártó: Schaudt Maschinenbau GmbH
Típus: PS 4
Gyártási év: 1986
Felújítás/Retrofit: 2020
Vezérlés (retrofit után): Siemens CNC SINUMERIK 840D

Általános adatok
Felhasználás: Külső körköszörülés
Köszörülési eljárás: Beállós, kereszt-, homlokköszörülés
Vezérlés típusa: CNC (2020-ban Siemens retrofit)
Gép tömege: Kb. 3 500 – 4 500 kg
Telepítési terület: Kb. 3,5 m x 2,0 m
Munkadarab kapacitás
Bodew Avrzopfx Af Ujww
Csúcsmagasság: 180 mm
Csúcsok közötti távolság: 1 000 mm (kiviteltől függően)
Max. munkadarab átmérő: 360 mm
Max. munkadarab tömeg: ~150 kg csúcsok között
Köszörűorsó
Köszörűkorong átmérő: 400 mm
Köszörűkorong szélesség: 50 mm
Furat: 127 mm
Kerületi sebesség: max. 45 m/s
Orsóhajtás teljesítménye: ~7,5 kW
Orsó fordulatszám tartománya: Kb. 1 500 – 2 500 ford/perc (korongmérettől függően)
Fejorosó
Típus: Fix vagy forgó orsó
Fordulatszámtartomány (motoros esetén): ~30 – 500 ford/perc
Kúp: MK4 vagy hasonló
Meghajtás: AC szervo (retrofit után)
Hátorsó
Típus: Kézi vagy hidraulikus működtetés
Tüskelöket: Kb. 50 mm
Tüsked átmérő: ~75 mm
Tengelyek
X-tengely (előtolás): CNC vezérelt
Z-tengely (hosszirányú): CNC vezérelt
Felbontás: 0,001 mm
Meghajtás típusa: Digitális szervomotorok golyósorsóval
Pozíció visszacsatolás: Abszolút/incrementális vonalas mérőrendszerrel
Hűtőrendszer
Hűtőfolyadék-tartály kapacitás: Kb. 150 – 250 liter
Hűtőfolyadék-szivattyú: Nagynyomású, szűrőrendszerrel
További jellemzők (retrofit után)
Siemens HMI érintőképernyős kezelőfelülettel
Elektronikus kézikerék (MPG)
Megújított biztonsági rendszer és burkolat
Új elektromos szekrény szellőzéssel és hűtéssel
Opcionális AE szenzor ügyköz zuhannyal vagy érintőköszörülés érzékeléséhez
