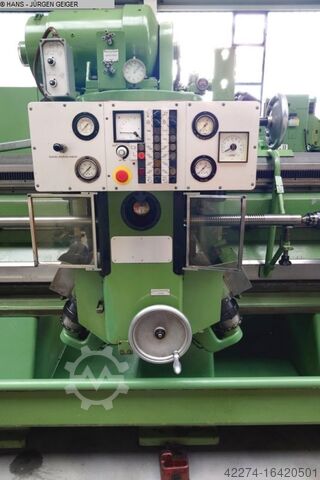

Cérna örvénylő gép

WALDRICH-COBURG 16 GLS 25-90

Munkadarab átmérő 25-90 mm
Bedpfx Astzdyzsf Uolp
Menethossz 3000 mm
Menettávolság 2-16 mm
Teljes teljesítményigény 25 kW
A gép tömege kb. 10,5 tonna
Helyigény kb. m
A N O T I O N

Nem kötelező érvényű ajánlatot tudunk adni raktárkészletről, hibák és előzetes eladás esetén.
hiba és előzetes értékesítés függvényében.

WALDRICH COBURG
Pörgettyűs gép / forgácsológép cérnagyártáshoz,
csavarok, golyóscsavarok vagy hasonló munkadarabok gyártása
16-os típus GSL 25-90 / 3 m
gyártási év 1985
_____

Menetátmérő 25 - 90 mm
Menethossz max. 3.000 mm
Menetmélység

2 - 16 mm osztástartomány
Max. állásszög Ø 55 mm-ig 15 fok
Ø 90 mm-ig csökkenő osztási szög 8 fok

A hámozófej fordulatszáma, fokozatmentesen szabályozható 285 - 1 700 fordulat/perc
A munkadarab sebessége 0,5 - 68 fordulat/perc

A befogóorsó és a farokcsapágy furata 90 mm

Pörgetőfej-meghajtás kb. 4 kW
Teljes meghajtás kb. 25 kW - 380 V - 50 Hz Tömeg kb. 10,500 kg

Tartozékok / különleges felszerelések:

- Stabil örvénylő/hámozó egység 2 elülső és 2 hátráló egységgel.
beépített prizmás vezetőkkel ellátott pneumatikus támaszok. Kézi beállítás
a menetmélység és a menetszög optikai beállítása a támaszon.

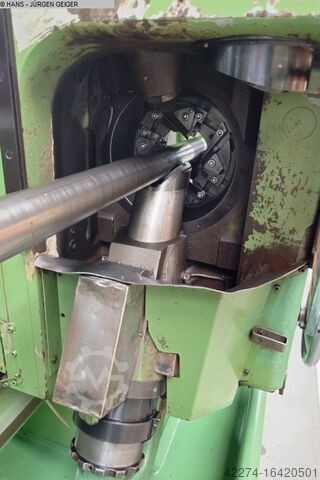

- Meghajtott szerszámfej, általában 4 szerszámmal felszerelve: 2 alapkés, 1 szárnykés.
alapkés, 1 szárnykés és 1 vágókés.
- A munkadarabok sebessége és az osztóelőtolás finombeállítása váltóművek segítségével történik.
Finombeállítás. Külön gyorshajtás az örvénytartó visszaállításához.
alátámasztás.
- Egyszerű perifériás alkatrész-berendezés a többindításos szálak örvényesítéséhez.
- Visszahelyező berendezés a középszélességnél hosszabb menetek örvényléséhez.
köztes támasszal.
- A vezérsiklócsavar álláshibáinak, a munkadarab termikus hosszváltozásainak korrekciójához.
a munkadarab hosszának változásai vagy az újrapozícionálás során fellépő hibák, a gép
gép kompenzáló berendezéssel van felszerelve. Ez lehetővé teszi
elektronikusan programozott kompenzációt a vezérsiklócsavar, valamint a munkadarab-specifikus
munkadarab-specifikus lineáris kompenzációt egy ékrendszer segítségével.
- Motorikusan állítható farokállvány automatikus átmenő megállással
nyomásérzékelő

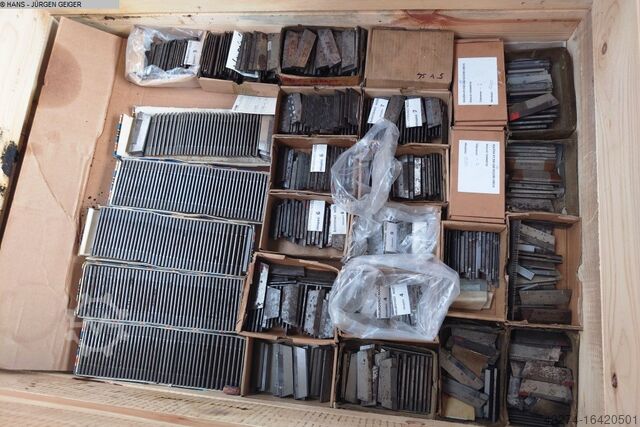

- Tartozékok és vágókések, szerszámtartók, fogókések széles választéka,
tartozékok, beállítószerszámok, mérőeszközök és kezelőszerszámok.
- Központi kenés, hűtőfolyadék-rendszer, külön kapcsolószekrény,
kezelési útmutató

A gépet egy- és többindítású menetek durva és befejező sodrására tervezték
menetek, csigák, golyóscsavarok vagy hasonló munkadarabok !
munkadarabok !

Q U O T A T I O N

Örömmel kínálunk Önnek ex raktárkészletünkből, előzetes eladás és hiba esetén a
műszaki :

WALDRICH COBURG
Pörgetőgép gép menetek, csavarok, golyóscsavarok vagy
hasonló munkadarabok
16 GSL 25-90 / 3 m modell
1985-ös évjárat
_____

Menet/csigás átmérő 25 - 90 mm
Menethossz max. 3 000 mm
Menetmélység

2 - 16 mm osztástartomány
Állási szög max. 55 mm-es munkadarab Ø-ig 15 °
Állásszög max. 90 mm-es munkadarab Ø-ig 8 °

A forgófej fordulatszáma, fokozatmentes 285 - 1700 fordulat/perc
A munkadarab sebessége 0,5 - 68 fordulat/perc

A befogóorsó furata a...
