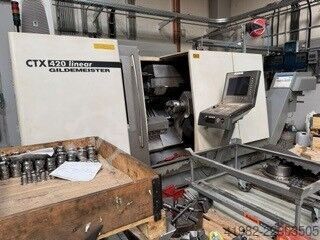

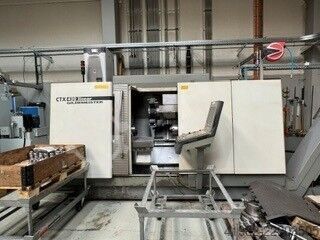

CNC eszterga- és maróközpont

Gildemeister CTX 420 V6 Linear

CNC élforgácsoló megmunkáló gép, Gildemeister
Típus: CTX 420 V6 Linear
Gyártási év: 2002

Műszaki adatok:
Munkafelület:
Max. megmunkálható átmérő az X tengely mentén 680 mm
Megmunkálható átmérő az X tengely mentén 565 mm
Szorítógép átmérő 200/250 mm
Szerszámtengely függőleges mozgása 260 mm
Szerszámtengely vízszintes mozgása 635 mm

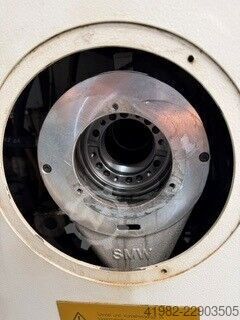

Orsófej:
Főorsó (lapos karimás) 170, ellenorsó 140
Orsóátmérő az első csapágyban 120/90 mm
Dcjdpfx Amjz I T Avemen
Orsófurat 79/57 mm

Főhajtás:
Főhajtás teljesítménye (100% ED) 25 kW
Max. nyomaték 270
Fordulatszám-tartomány 25-5000 ford./perc

Ellenorsó
Hajtás teljesítménye AC 25 kW
Max. nyomaték 7000 Nm
Fordulatszám-tartomány 35-7000 ford./perc

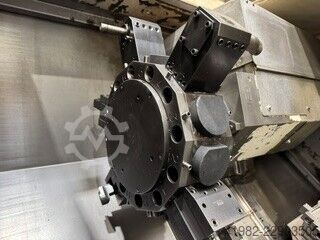

Szerszámtartó
Szerszámállomások száma 12
Szerszámtartó a DIN 69880 szabvány szerint
Hengeres szár átmérő 40 mm
Kapcsolási idő 30°, 0,15 másodperc
Meghajtott szerszámok száma 12
Hajtás teljesítménye 13,2 kW
Nyomaték 28 Nm
Max. fordulatszám 4500 ford./perc

C tengely, főorsó/ellenorsó
Fordulatszám-tartomány 0-250 ford./perc
Nyomaték 200/120 Nm
Sebesség pontszerű állásban 0,025 fok

Y tengely, függőleges mozgás +/- 40 mm

Hidraulikus rendszer
Teljes térfogat kb. 25 l
Max. nyomás 80 bar
Nyomás a szorítórendszerhez max. 70 bar
