Fúrógép kerek csövek, téglalap alakú csövek stb.

Kudu mit NC-Steuerung

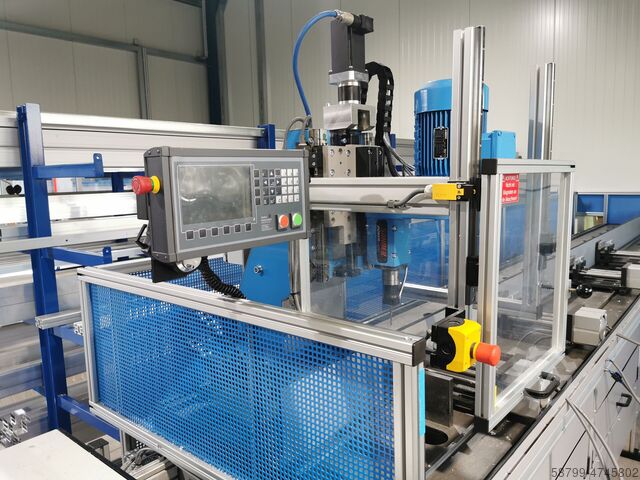

Kudu fúrógép NC vezérléssel és kézi szerszámcserével (3 tengelyes) Fúrógép mozgatható megmunkáló egységgel – az asztal fix, csak a fúrófej mozog. A berendezés manuális és teljesen automatikus üzemmódban is használható. Minden egyes fúrási művelet után a megmunkáló egység automatikusan következő fúrási pozícióba áll az X- és Y-tengely mentén. Kezelése rendkívül egyszerű. A berendezés programozása közvetlenül a gépvezérlésen történik. Robusztus felépítésű, bevált gépelemekből összeállítva.

Műszaki adatok:
• Mérési hossz: 6.000 mm
• Teljes hossz: 8.000 mm
• Stabil gépállvány
• Fúrófej fordulatszáma: max. 2.800 ford/perc
• Szerszámbefogó: HSK 50
• X, Y és Z tengelyek hajtása szervomotorokkal
• Gyorsjárat X-tengely: 18 m/perc
• Gyorsjárat Y-tengely: 5 m/perc
• Távolság az asztal felső éle és a szerszámbefogó alsó éle között: 245 mm
Pedpfsfu Iwmjx Al Uegk
• Asztalszélesség: 450 mm
• Munkamagasság: 1.005 mm
• Fúrási átmérő: 3–15 mm St. 50-ig (szerszámtól függően)
• Y-tengelyen a megmunkálási út: 230 mm
• X-tengely tűrése: ±0,1 mm/m
• Y-tengely tűrése: ±0,05 mm
• Z-tengely tűrése: ±0,05 mm
• Gépsúly: 2.000 kg
• Gép méretei: 8.000 mm x 2.000 mm x 2.388 mm (lásd elrendezési rajz)
• Áramcsatlakozás: 32 A
• Légcsatlakozás: 8 bar
• Elöl fénysorompóval védett
• Hátul kerítéssel védett
• Egyszerű programozás a gépen
• Minimális mennyiségű kenőhűtő spray rendszerrel történő hűtés
• Anyagrögzítő satu nélkül
• Digitális kézikerék

Előnyei:
• A munkadarab felülete védve marad
• Áttekinthető, grafikus kezelőfelület
• A munkadarab végén lévő megmunkálás sem okoz gondot
• 50%-os helymegtakarítás a toló asztalos rendszerhez képest
• A forgácsok forgácstálcában gyűlnek össze
• Rendkívül egyszerű programozás és kezelés

Bármikor lehetősége van a kívánt berendezést gyártó/demonstrációs csarnokunkban megtekinteni. Kérjük, forduljon hozzánk bizalommal!

Várjuk megkeresését!
