Kúpkerekes csiszológépek használt eladó (16)

Kondíció: jó (használt), Gyártás éve: 2001, Funkcionalitás: teljesen működőképes, Fogaskerék-csiszológép Gleason Pfauter G320 CNC + Promot Automation - Fogaskerék-csiszológép Gyártó: Gleason Pfauter G320 + Promot Automation kezelőegységgel Típus [ típus]: G 320 Dcsdju Sqgqepfx Ah Nen Vezérlőegység: Siemens 840 Vezérlőpulttal építési év: 10/2001 [ ] modul: 0,5-7,0 Min. munkadarab átmérő [ ]: 10 mm Max. munkadarab átmérő [ ]: 380 mm Fogak száma [ ]: 10-600 Függőleges csúszólöket „Z“ [ ]: 200 mm Vízszintes kocsilöket „X“ [ ]: 230 mm Tangenciális kocsilöket (VÁLTÁS) „Y“ [ ]: 135 mm Forgószögű szorítófej „A“ [ ]: +-45° Löket – faroktámasz középpontja [ ]: 125 mm tangenciális csúsztatás – kötözés [ ]: „V“ 180mm radiális csúszólöket – kötözés [ ]: „U“ 110mm Forgási sebesség – csiszolókorong folyamatban [ ]: max. 3000 ford./perc – fokozatmentes Tojás sebessége - lineáris tengelyek [ ]: 10000 mm/perc Max. asztali fordulatszám [ ]: 240 RPM Felbontási táblázat [ ]: 0,001° Megmunkálási előtolások [ ]: fokozatmentes Munkafolyamatok [ ]: fokozatmentes köszörűkorong méretei Min/Max. Átmérő [ ]: 270/350 mm Szélesség [ ]: 104 mm/max. Furat [ ]: 160 mm Növény tömege [súly]: 11 500 kg Tartozékok: a képek szerint +Promot-Automatizálás + szállítószalag + hűtőszíj rendszer +hidraulikus egység A géphez szükséges hely [hely szükséges]kb. (Sz x Mé x Ma): 3,7 m x 2,4 m x 2,75 m Helyigény Promot Automation [hely szükséges ]kb. (Sz x Mé x Ma): 4,5 m x 1,6 m x 4,0 m A teljes dokumentáció rendelkezésre áll. A gép funkcionalitása és jellemzői: Generáló köszörűgép 8 numerikus vezérlésű tengellyel generálással előállított egyenes és spirális fogaskerekes fogaskerekek megmunkálásához, beleértve az alakítható csigaprofil tárcsát is. A lineáris és forgó főtengelyek hidrosztatikus kialakításúak. Nagy teljesítményű gép hengeres fogaskerekek megmunkálásához egyenes vagy spirális fogazattal. Az áram alatti ellenőrzés rövid időn belül megoldható. Ha további kérdése van, forduljon hozzánk bizalommal. Ár, raktárról itt + ÁFA. Állapot: jó - bemutatóra kész Szállítás: raktárból - látható Fizetés: nettó - számla kézhezvételekor Előzetes eladásra is figyelemmel, a hibák kivételével. Megrendelését kérjük. További gépek és rendszerek raktárról elérhetőek – érdeklődjön. boldogok vagyunk.

Kondíció: jó (használt), Gyártás éve: 2013, üzemórák: 63 000 h, Funkcionalitás: teljesen működőképes, 1 db KLINGELBERG használt kúpfogaskerék-köszörűgépet kínálunk. Gyártó: KLINGELNBERG AG Dcedpfxjxg Ib Tj Ah Non Márka: KLINGELNBERG OERLIKON Típus / Modell: G 27 Gyártási év: 2013 Géptípus: Kúpfogaskerék-köszörűgép Állapot: Kiváló / hibátlan tűrések Alkalmazási területek: Spirálkúpos fogaskerekek, hipoidfogaskerekek, bolygókerekes egységek Iparágak: Hajtóműgyártás, személygépkocsi-hajtóművek, haszongépjármű- és mezőgazdasági hajtóművek, targoncahajtóművek, speciális hajtóművek, helikopterhajtások stb. Műszaki adatok: Max. kerékátmérő: 300 mm Max. modul: 8 Min. modul: 0,7 Vezérlés: SIEMENS SINUMERIK 840 D solution line (legújabb szoftveropciókkal!) Min./max. kúposztás szög: −90 / +90 ° Munkadarab orsó furat: 127 mm Köszörűkorong átmérő: 50 – 230 mm Orsó fordulatszám (fokozatmentes): 7.500 ford/perc Munkadarab orsó fordulatszám: 700 ford/perc Teljes csatlakozási teljesítmény: 146 kW Gépsúly: kb. 21 t Gép méretei: kb. 9,5 × 3,6 × 3,1 m Érintkező tapintó (a köszörűfejbe integrálva) Külső orsóhűtés a köszörűorsónál ELBARON integrált olajköd-elszívás HOFFMANN hűtő-kenőanyag szűrőrendszer minden géphez A gép kiváló tűréseket ér el, és a kereskedelmi megállapodást követően 14 napon belül leszerelhető. Jelenleg áram alatt, működés közben megtekinthető. A KLINGELNBERG mérési jegyzőkönyvek a tökéletes eredmények (és pontos geometria) igazolására digitális formában elérhetők, igény esetén bármikor megküldhetők. Érdeklődjön!

Kondíció: használt, Gyártás éve: 1997, Kerékátmérő - max. 215 mm Kerékszélesség 40,65 mm Modul - max. Teljes teljesítményigény 20 kW A gép súlya kb. 10 tonna G L E A S O N (USA) CNC-köszörűgép spirális és hipoid ferde fogaskerekekhez Dcedpfxot Hwxhs Ah Njn PHOENIX HG 200 típus Építési év 1997 _____ a munkadarab max. külső Ø-je 215 mm Fogprofil mérete magasság x szélesség 16 mm x 40,65 mm Fogak száma 5 - 200 Max. Max. fogarány 1 : 10 Köszörűtárcsa Ø 51-190 mm Köszörűtárcsa fordulatszáma 1.000 - 6.000 fordulat/perc X-tengely (vízszintes) 152 mm Y-tengely (függőleges) 178 mm Z-tengely (csúszó alaplap) 304 mm A gép középpontja a munkadarab tengelyközéppontjához képest 115 mm Tengelysebesség 125 mm/sec Munkadarab sebesség 0-30 perc1 Munkadarab-orsó furata kúpos 3 29/32 hüvelyk Teljes meghajtás kb. 20 kW - 380 V - 50 Hz Tömeg kb. 10 000 kg Tartozékok / különleges felszerelések: - FANUC - 7-tengelyes CNC vezérlés 150 MB típusú képernyővel és közvetlen bemenettel, Az összes munkadarab és köszörülési paraméter automatikus kiszámítása. - Nagyméretű, kifinomult hűtőfolyadék-rendszer szűrőrendszerrel, szalagszűrővel stb. - Meghajtott köszörűkorong-előkészítő CNC-előkészítő vezérléssel az automatikus az alak és az átmérő automatikus kompenzálása minden egyes megmunkálási folyamat után - A fogaskerekek köszörülése vagy egyrészes eljárásként történik, vagy kúpos (Gleason 30 °) vagy hengeres csészekoronggal. Ezek a csiszolókorongok készülhetnek CBN-ből vagy hagyományos "megmunkálható" alumíniumból. alumínium-oxid korongok. (Költségkérdés). Csiszolás kúpos csiszolókoronggal csiszolókoronggal történő csiszolás előnyökkel jár a hőfejlődés és a érintkezési minta minősége. Ennek eredményeképpen ezek a ferde fogaskerékpárok (autóipar) kiváló minőségben és állandó pontossággal gyárthatók, egyenletes pontosság alacsony költséggel és rövid beállítási idővel. rövid beállítási idővel. Egyébként lásd a prospektus másolatát a weboldalunkon. Állapot : nagyon jó - bemutatóra kész, áram alatt. Szállítás : raktárról - megtekintett állapotban Fizetés : szigorúan nettó - a számla kézhezvétele után Megrendelését kérjük. További fogaskerékmaró gépek mindig raktáron. X-tengely (vízszintes) 152 mm Y-tengely (függőleges) 178 mm Z-tengely (csúszó alaplemez) 304 mm A gép középpontja a munkadarab tengelyközéppontjához képest 115 mm Tengelysebesség 125 mm/sec Munkadarab sebesség 0-30 perc1 Munkadarab-orsó furata kúpos 3 29/32 hüvelyk Teljes meghajtás kb. 20 kW - 380 V - 50 Hz Tömeg kb. 10 000 kg Tartozékok / különleges felszerelések: "FANUC - 7-tengelyes CNC vezérlés 150 MB típusú, képernyővel és közvetlen bemenettel. közvetlen bemenet, az összes munkadarab és csiszolási paraméter automatikus kiszámítása " Nagyméretű, kifinomult hűtőfolyadék-rendszer szűrőrendszerrel, szalagszűrővel stb. " Meghajtott köszörűkorong-előkészítő CNC-előkészítő vezérléssel a automatikus az alak és az átmérő automatikus kompenzálása minden egyes megmunkálási folyamat után " A fogaskerekek köszörülése vagy egyrészes eljárásként történik, vagy kúpos (Gleason 30 °) vagy hengeres csészekoronggal. Ezek a csiszolókorongok készülhetnek CBN-ből vagy hagyományos "köszörülhető" alumíniumból. alumínium-oxid korongok. (Költségkérdés). Csiszolás kúpos csiszolótárcsával csiszolókorong ...

Kondíció: üzemkész (használt), Fogaskerék-köszörűgép STANKO 5A851 Modul 2-10 Dedpfxouc T Ivj Ah Njcn Fogaskerék átmérő 35- 320 mm Fogak száma 10- 120 Fogaskerék szélessége 220 mm A csiszolt fogak maximális szöge 45 fok Az orsó fordulatszáma 2650 rpm Középpontok közötti távolság 300-360 mm Dimensions 3170x1820x1820x202020mm A gép súlya kb. 7

Kondíció: jó (használt), Gyártás éve: 2007, Funkcionalitás: teljesen működőképes, gép/jármű száma: 986003, csiszolótárcsa fordulatszám: 6 000 ford/min, szerszám átmérő: 230 mm, X tengely elmozdulási távolság: 325 mm, Y tengely mozgástávolsága: 350 mm, Z-tengely elmozdulási távolság: 470 mm, MŰSZAKI RÉSZLETEK Max áttétel: 10:1 Fogak száma: 3-200 Fogmagasság: 20 mm Fogszélesség max.: 58 mm Dcodpfx Ajv Rcn Hoh Nsn Vezérlés: SIN 840 D SIEMENS Tengelyek X-tengely: 325 mm Y tengely: 350 mm Z tengely: 470 mm B tengely: +90,1° / -1° orsó Köszörülési orsó fordulatszám: fokozatmentesen állítható 6000 ford./percig Munkadarab orsó fordulatszáma: 1200 ford./perc Eszköz Szerszám átmérő max.: 230 mm Szerszám átmérő min.: 69,85 mm Asztal átmérője: 212,71 mm A GÉP RÉSZLETEI Teljes teljesítményigény: 75 kW A gép súlya: kb. 10 000 kg Helyigény: kb 6,10 m x 4,40 m x 3,30 m A gép szállítási méretei: 4 x 2,5 x 2,85 m / 11 t A víztartály szállítási méretei: 3,55 x 2,41 x 2,5 m / 1,8 t Hűtő szállítási méretei: 1,5 x 0,8 x 1,1 m / 0,2 t Lapok szállítási méretei: 2,5 x 1,1 x 0,8 m/ 0,25 t FELSZERELÉS - Hoffmann HSF 100 V hűtőfolyadék szűrőrendszer

Kondíció: jó (használt), A Klingelnberg Dr. Wiener WNC 80 (800) ferde fogaskerék-köszörűgépet univerzális gépként tervezték spirális ferde fogaskerekek köszörüléséhez a mezőgazdasági gépek, építőipari gépek, szerszámgépek, bányászati technológia, repülőgépek, textilipari gépek területén. Egyedi darabos gyártáshoz, kis sorozatgyártáshoz és tömeggyártáshoz egyaránt használható. A képen látható használt gép, igény szerint CNC átalakítással is felajánlható, teljesen korszerűsített, a legnagyobb teljesítményre és pontosságra tervezve, rugalmas gyártás, DIN és gyártói szabvány szerinti átvétel, vezérlés SINUMERIK 840 D SL; digitális hajtástechnika SINAMICS. Leírás Szoftver DNC szoftver, mint alapprogram a különböző szoftverlehetőségekhez Spirális ferde fogaskerekek köszörülése a bécsi "2 sávos módszer" szerint. Homorú és domború szárnyak köszörülése két különböző tárcsával és különböző gépi paraméterekkel. A bemeneti adatok megfelelnek az alapprogram nyelvének. Gleason, Klingelnberg, moduláris fogaskerekek köszörüléséhez szükséges szoftver kérésre rendelkezésre áll. CNC IBH 4 tengelyes CNC vezérlés A CNC mellett egy különálló PC is található, amely DNC-kapcsolaton keresztül kommunikál a CNC-vel. Minden adat és számítás a PC-n történik. Az IBH vezérlés kizárólag a tengelyeket vezérli. Berendezés - Gép teljes házzal - tápegység - Központi kenőrendszer - Papírszűrős hűtőfolyadék-rendszer - 1 készlet kezelőszerszám - 2x 2 csiszolótárcsa karima - 2x 2 csiszolókorong - 1 gyémánt köszörűkorong - Teljes dokumentáció Műszaki adatok Inch / metrikus Maximális munkadarab átmérő 31,50 " 800 mm Maximális DP / modul Mn 1,41 DP 18 mm Minimális DP / modul Mn 25,40 DP 1 mm Dsdpfspxnlzsx Ah Necn Maximális munkaszélesség 5.12 " 130 mm Maximális dőlésszög 90 fok Minimális dőlésszög -5 fok Maximális fogszám 360 Minimális fogszám 6 Hipoid ± 2,95 " ± 75 mm Maximális spirálszög hipoid fogaskeréknél 60 fok Minimális spirálszög 0 fok Maximális kúptávolság 18,11 " 460 mm Nyomásszög fokozatmentesen változtatható Orsó orr átmérő 7.87 " 200 mm Orsó furatátmérő 6,10 " 155 mm Maximális középponti (szerelési) távolság 22,83 " 580 mm Minimális középponti (szerelési) távolság 3,94 " 100 mm A köszörűorsók maximális fordulatszáma 5000 rpm Köszörűmotor 7,5 kW Teljes csatlakoztatott terhelés 19 kW Nettó tömeg 33 000 font 15 000 kg *Az információk, adatok és illusztrációk nem kötelező érvényűek, az előzetes értékesítés függvényében.

Kondíció: használt, Gleason No 24A komplett, cserélhető fogaskerekekkel. "CONIFLEX" EGYENES FOGAZÁSÚ KÚPKERÉK GYÁRTÓGÉP KOMBINÁLT DURVA- ÉS FINOMMEGMUNKÁLÓ KIVITEL, ALKALMAS ÁLTALÁNOS FELHASZNÁLÁSRA KÚPKERÉKEK (CONIFLEX/KORONAKERÉK) GYÁRTÁSÁHOZ LEGNAGYOBB 901 MM (35,5") OSZTÓÁTMÉRŐIG (10:1 ARÁNYNÁL), 125 MM (6") HOMLOKSZÉLESSÉGIG, LEGNAGYOBB VÁGHATÓ MODUL 20,4 (1,25 DP). Műszaki adatok Gyártó: GLEASON Típus: 24A Állapot: Használt Gyári szám: 637001.0 Raktári szám: 28603 Legnagyobb kúptávolság (1 3/4" löketnél): 457 mm (18") Legkisebb kúptávolság: 0" 10:1 aránynál: 901 mm (35,5") 2:1 aránynál: 805 mm (31,75") Djdpfew A Rytsx Ah Necn 1:1 aránynál: 635 mm (25") Legkisebb osztószög: 5,42° Legnagyobb arány: 10:1 Legnagyobb osztás: 1,25 DP (20,4 modul) Legnagyobb osztószög (90° hajtótengelyeknél): 84,18° Max. homlokhossz: 152 mm (6") Átmérő (kúpos vég nagy átmérője): 152 mm (6") Kúposság méterenként: 18 mm (0,75") Kúp mélysége: 152 mm (6") Átmenő furat átmérő: 127 mm (5") Orsó orrától a gép középpontig: 127–660 mm (5–26") Vágófej fordulatszám (löket/perc): 22–170 Előtolás (másodperc/fog) (22 fokozat): 23–645 Helyigény: 1880 x 2660 mm (74" x 105") Gép tömege: 11 295 kg (24 400 lbs.)

Kondíció: használt, Gyártás éve: 2005, Műszaki részletek: A gép súlya kb.: 8 tonna Helyigény kb.: 2,95 x 1,6 x 2,36 m A tokmány átmérője: 250 mm Körforgás átmérője: 265 mm x-útvonal: 170 mm z-járat: 200 mm Orsó fordulatszáma: 1.500 rpm Djdpfxeizlh He Ah Njcn Orsócsapágy átmérő: 100 mm Felvevő gép *

Kondíció: használt, Gyártás éve: 1980, Kerékátmérő - max. 1010 mm Dcjdpfx Ahot Hwnie Nen Kerékszélesség 0 mm Modul - max. Modul - min. Teljes teljesítményigény 15 kW A gép tömege kb. 9,5 tonna Helyigény kb. m G L E A S O N (USA) " CURVIC - Kuplung" - automatikus kuplungcsiszoló gép 120-as típus ( 888 ), gyártási év1980 Gyári szám: 763402 max. fogmagasság 10 mm max. munkadarab kilengés 1.010 mm CURVIC fogazás max. külső Ø 610 mm A munkadarab csúszótányér visszahúzása 216 mm Max. Távolság köszörűtárcsa és munkadarab orra között 90-430 mm Max. Munkadarab súlya a befogószerkezettel együtt kb. 500 kg Fogak száma 32-150 Csiszolókorong átmérője kb. 152 - 320 mm Csiszolókorong fordulatszám kb. 0 - 3.600 rpm Munkadarab-orsó furata 60 mm Teljes meghajtás kb. 15 kW - 380 V - 50 Hz Tömeg kb. 9,500 kg Tartozékok / különleges felszerelések: Automatikus elő- és utócsiszolás előre beállított számlálókkal és számlálók és beépített adagolási görbék segítségével Fogszámláló a fogak számához A megmunkálások számának számlálója 2 szerelt köszörűgép 3 köszörűgyémánttal a külső köszörüléshez, a belső köszörüléshez és a köszörűkorong csúcsának köszörüléséhez. Beépített osztótárcsa 48 foghoz Külön hűtőfolyadék-egység szalagszűrővel, külön hidraulikarendszer, Külön TRION olajköd-elszívó rendszer, különböző kis alkatrészek

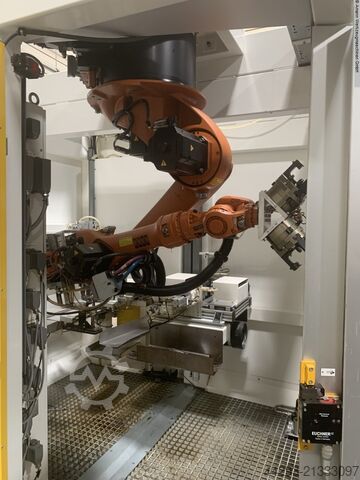

Kondíció: használt, Gyártás éve: 2007, Áttétel max 10:1 Fogak száma - min Fogak száma - max 200 Fogmagasság 20 mm Fogszélesség max. 58 mm Szerszám átmérője min. 69,85 mm A szerszám átmérője max. 230 mm x-tengely 325 mm y-tengely 350 mm z-tengely 470 mm Munkadarab asztal - Ø 212,71 mm b tengely + 90,1 / - 1 ° Vezérlő 160 i - MB FANUC Teljes teljesítményigény 75 kW A gép súlya kb. 10.000 kg Helyigény kb. 6,10 x 4,40 x 3,30 m WAGURI EWAB robotcellával (KUKA robot) hűtőfolyadék szűrőrendszer nélkül Dcedpfx Ahovxwnqs Njn Tűzoltó rendszer CO2 palackok nélkül Hűtőolaj-visszavezetés különféle szivattyúkkal/gyűjtőmedencékkel Menetberendezés A1/B2 tengelyek mérőszondával Befogószerkezet fogaskerekes tengelyhez külső orsó olajhűtő „fogastengely” elszívó rendszer

Kondíció: használt, Gyártás éve: 2002, Műszaki részletek: Dsdpfx Ahotvhwho Necn Kerékátmérő - max.: 200 mm Kerékszélesség: 250 mm Modul - max.: 3 Modul - min.: 0,5 Teljes teljesítményigény: 45 kW A gép súlya kb.: 6,5 tonna Helyigény kb.: 4,4 x 2,4 x 2,7 m

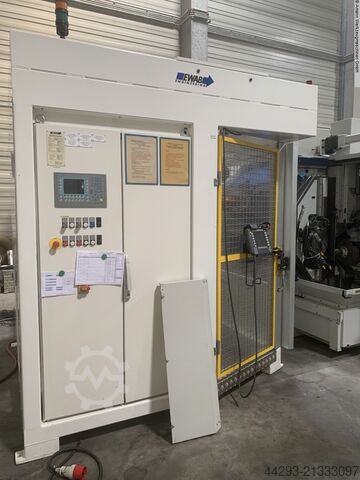

Kondíció: használt, Gyártás éve: 2005, Sebességfokozat max. 10:1 Fogak száma - min. 3 Fogak száma - max. 200 Dcjdpfx Ajvxwgmjh Nen Fogak magassága 20 mm Szerszámátmérő min. 69,85 mm Fogszélesség max. 58 mm Szerszámátmérő max. 230 mm x-tengely 325 mm y-tengely 350 mm z-tengely 470 mm Munkadarab asztal - Ø 212,71 mm b-tengely + 90,1 / - 1 ° SIN 840 D SIEMENS vezérlés Teljes teljesítményigény 75 kW A gép tömege kb. 10 000 kg Helyigény kb. 6,10 x 4,40 x 3,30 m WAGURI EWAB rakodócellával 2012-es év (lineáris rakodó) Nincs hűtőfolyadék-szűrő rendszer

Kondíció: használt, Gyártás éve: 1999, Műszaki adatok: Kerék átmérője - max.: 200 mm Dcjdpfxsw T Tnge Ah Nsn Kerékszélesség: 250 mm Modul - max.: 3 Modul - min.: 0,5 Teljes teljesítményigény: 45 kW Gép tömege kb.: 8,5 t Helyigény kb.: 4,4 x 2,4 x 2,7 m

Kondíció: használt, Gyártás éve: 2000, Technikai adatok: Kerékátmérő - max.: 130 mm Modul - max.: 3 Teljes teljesítményigény: 15 kW Gép súlya kb.: 6 t Szükséges hely kb.: 2,3 x 2,5 x 2,17 m Jól megőrzött CNC függőleges lefejtőgép tengelyekhez és kerekekhez Szegnyereggel Kemény maráshoz is alkalmas (kormánykerekek megmunkálásához jó) Gyorsmenet radiális, axiális: 10 000 mm/perc Tangenciális gyorsmenet: 7500 mm/perc Max. kerékátmérő 130 mm Max. 3 mm-es modul Tangenciális szánhossz 200 mm Radiális csúszóút 10/100 mm Axiális szánhossz 300/200 mm Marófej sebessége 250-3500 ford/perc Marófej - +/- 40°-ban elforgatható Szerszámátmérő 80 mm Szerszámhossz - max. 240 mm Asztalsebesség 5 - 1000 ford/perc Maróorsó-hajtás 15 kW Előtolási tartomány mm / perc Asztal átmérője 132 mm Sinumerik 840 C vezérlőrendszer Csatlakoztatott terhelés 40 kVA Motorteljesítmény 15 kW Súly: 6 t Méretek 2300 mm * 2500 mm * 2170 mm Dsdpfx Ajwv Uhbjh Nscn Kiegészítők: Hidraulikus munkadarab-befogás Automatikus töltőrendszer Mágneses forgácsszállító *

Kondíció: használt, Gyártás éve: 2000, Műszaki adatok: Kerékátmérő - max.: 275 mm Kerék szélesség: 55 mm Modul - max.: 6.5 Modul - min.: 1.5 Face Hobbing – Folyamatos folyamat Folyamatos folyamat: A munkadarab és a szerszám (általában Spiron) egyszerre forog, és az összes fogat egy műveletben egy időben készítik el. A késfejnek több késcsoportja van (nem körbe rendezve) Djdpfxev N Hilo Ah Nscn Párhuzamos fog Kúpos fogvégfelület A tétel menete: A munkadarab álló helyzetben van, és a szerszám (általában Arcon) a szerszám bemerítésével forog és vág egy fogat. A fogvágás után a szerszám ismét kimozdul a fogból, a munkadarab egy fogszélességgel osztódik, és a következő fogat addig vágják, amíg az összes fog elkészül. A késfejben minden kés körkörösen van elrendezve. Kúpos fogmagasság Párhuzamos fogfejfelület Mindenesetre a C28 mindkettőre képes, kerék + fogaskerék. A C28-at azonban „fel kell készíteni” az egyedi alkatrész eljárására. Ez azt jelenti, hogy közvetlen mérőrendszer + alkatrész hajtóműfék, munkadarab tengely + licencfájl az egyes alkatrészek gyártásához. *

Kondíció: használt, Gyártás éve: 2002, Műszaki részletek: Kerékátmérő - max.: 130 mm Kerékszélesség: 170 mm Modul - max.: 3 Modul - min.: 0,5 Teljes teljesítményigény: 48 kVA A gép súlya kb.: 9 tonna Helyigény kb.: 7,64 x 3,14 x 3,25 m Dodpfowdyx Ujx Ah Necn A műszaki adatokat lásd a csatolt PDF fájlban *
